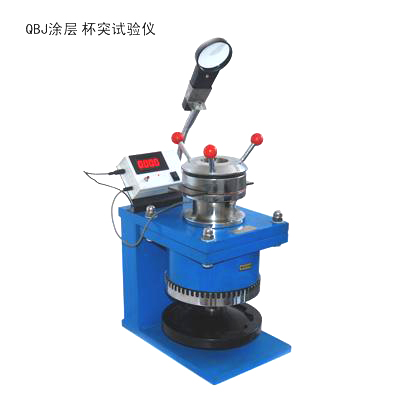

QBJ型涂層杯突試驗機

一、適用范圍

依據國際標準ISO1520和國家標準GB9753-88設計制造的QBJ型涂層杯突試驗機適用于評價色漆清漆及有關產品的涂層（單層或配套體系涂層）在標準規定的實驗方法下，進行壓陷試驗，使之逐漸變形后，其涂層的抗開裂或抗與金屬底材分離的性能，評定涂層通過或不通過。也可逐漸增加壓陷深度，以測定涂層剛出現開裂或開始脫離底材的最小深度。

二、技術指標

1、壓陷直徑：20mm

2、壓陷最大深度：10mm

3、壓陷精度：0.05mm

4、數顯分度值：0.01mm

5、最大壓陷力：1000N

6、試片規格：70mm*70mm*0.3mm~1.25mm

三、試驗程序及操作方法

1、試片的準備

（1）試片成方形，其尺寸為70mm*70mm*0.3mm~1.25mm

（2）試片的材質應是磨光鋼板，并符合GB9271要求，試片應平整沒有變形。

（3）試片按標準要求制備涂層，進行干燥，測量其厚度。在溫度23±2°C，相對濕度50±5%的環境下，進行狀態調節至少16小時后方可投入試驗。

2、操作方法

（1）單面涂層板的試驗：——自動調零

將試驗機手輪朝下降方向（順時針方向）旋到底，松動試驗機上部試片壓緊裝置，將單面涂層試板金屬面朝下，涂層面朝上插入試驗機上部的夾縫中，并使沖頭對準該試片的中心軸線，緊固壓緊裝置。按一下儀表紅色清零按鈕，顯示器顯示為零。以0.2±0.1mm/s（即2~3秒一圈）的速度向上升方向（逆時針方向）轉動手輪。當讀數到達0.40mm左右時，沖頭碰到試板金屬面，顯示器自動顯示零點，此時儀器紅燈亮。再繼續轉動手輪，顯示器讀數即為上升高度，也就是壓陷深度，進行中不可逆轉，否則讀數不準。

（2）雙面涂層板的試驗，——手動調零

     將試驗機手輪朝下降方向（順時針方向）旋到底，松動試驗機上部試片壓緊裝置，用隨機的調零鋼板插入試驗機上部的夾縫中，緊固壓緊裝置。按一下儀表紅色按鈕，使顯示器顯示為零。以上升方向（逆時針方向）轉動手輪，當讀數接近1.80mm時，放慢速度。當儀器紅色燈亮時，也就是顯示器為零時，停止轉動手輪。松開壓緊裝置，再手動清零（按一下儀表紅色 按鈕），以0.2±0.1mm/s速度向上升方向轉動手輪，顯示器讀數為上升高度也就是壓陷深度。

（3）以校正過的視力或10倍放大鏡，檢查試片上的涂層是否開裂或從底材上分離。

（4）上述程序應在兩塊單獨的試片上進行，若結果不同，應補充試驗，至兩塊試片結果一致。若底材出現裂紋，則該實驗結果無效。

3、測定引起破壞的最小程度

（1）當試片上的涂層第一次出現開裂，或涂層從底材上分離時，沖頭停止移動（顯示器上的數字為推進深度）上述試驗需在同一種的底材上重復進行，以驗證其結果，直至一致。

四、本機附件

1、10倍帶光源的放大鏡一個

2、零位鋼板一個
