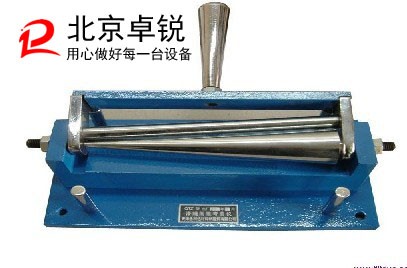

QTZ型漆膜圓錐彎曲試驗儀
QTZ型漆膜圓錐彎曲試驗儀適用于測定色漆、清漆的涂層(包括單層與復合涂層系統)在標準條件下,繞錐形軸彎曲時,抗開裂或從金屬底板上剝離的性能,也可測定該涂層的延伸率
18513498889 / 400-886-3817
QTZ型漆膜圓錐彎曲試驗儀適用于測定色漆、清漆的涂層(包括單層與復合涂層系統)在標準條件下,繞錐形軸彎曲時,抗開裂或從金屬底板上剝離的性能,也可測定該涂層的延伸率
QTZ型漆膜圓錐彎曲試驗儀
一、用途與適用范圍:
QTZ型漆膜圓錐彎曲試驗儀適用于測定色漆、清漆的涂層(包括單層與復合涂層系統)在標準條件下,繞錐形軸彎曲時,抗開裂或從金屬底板上剝離的性能,也可測定該涂層的延伸率。
本儀器符合:國際標準ISO6860—1984(E)
美國標準ASTMD522—60(1979)
英國標準BS3900;PartE11:1985
國家標準GB/T11185-89
二、主要技術參數:
錐形軸尺寸:
三、儀器的結構與工作原理(參改附圖):
該儀器為純機械式,其結構主要由錐形軸1,拉桿3,操縱桿6,夾緊試板2等裝置組成。
其原理為:將試板插入拉桿與錐形軸之間,并用夾板夾緊手握操縱桿,由前向后翻軸(使試板繞錐形軸變曲),根據試板上涂層的裂痕位置來測定其剝離性能。
四、使用要求:
1、除另有要求外,應在23±2°C和相對溫度(50±5)%的條件下進行測試,儀器應平放在(或固定在)儀器平臺上操作。
2、取樣按GB3186—82《涂料產品的取樣》的規定進行,按GB1727—79《漆膜一般制備法》檢查和制備特測樣品。
3、試板
(1)材料和尺寸
除另有規定或商定,試板應符合GP9271—88《色漆和清漆標準試板》的要求,并且應該是磨光鋼板,磨光馬口鐵板或軟鋁板。
試板應平整,沒有變形,表面應無任何可見的隆起部分或裂紋,試板應為100mm*180mm,其最大厚度為0.8mm,如果不會出現變形試板可在涂裝與干燥后裁剪,如果是鋁板,其長邊應與金屬碾壓工藝中的縱向(軸向)平行。
(2)試板的處理和涂裝
除另有規定外,應按GB1727—79《漆膜一般制備法》的規定制備三塊試板。如果是用刷涂的方法,刷痕應與樣板的短邊相平行。
(3)干燥與干燥條件
按規定時間干燥(或烘烤硬化)每一塊涂裝了的試板,然后將試樣板在23±2°C和相對溫度50±5%條件下至少放置16h盡快的進行變曲試驗。
(4)涂膜厚度
按GB1764—79《漆膜厚度測定法》測定厚度。
五、操作與使用方法:
1、將制備好的試板的短邊20mm處,平行的裁去(裁去20mm*100mm以免試板邊緣影響測試結果)。
2、(參考附圖)將操縱桿6放在V形支承5上,將試板涂膜面朝著拉桿3插入,使其一個短邊(裁去20*100處)與軸的小端相接觸,然后轉動旋鈕4將試板夾住,然后均勻平穩地轉動操縱桿使試板彎曲,使其在2—3S時間繞軸180°。記錄與軸小端相距最遠的試板開裂處(指涂膜開裂),并做標記,然后取下試板。
(注——可以在試板與拉桿之間的涂層面上放一張紙,以防在彎曲操作中拉桿劃傷涂膜)。
六、度板的檢查
立即檢查涂膜從試板上開裂或脫落的情況,或者是用肉眼看或者是商定使用10倍的放大鏡,沿著樣板量出從軸的小端處到開裂處的距離以厘米計。
計算三次測定的平均值,該值為最后測定結果,精確到厘米(單位)。
七、維護
1、使用一段時間后,轉動部位注少許機油,以保證其轉動靈活。
2、不使用時應用儀器罩遮蓋,用以防塵。
八、本機外形尺寸:
380mm*150mm*186mm
九、附件:
V形支承一件。
1、 錐形軸
2、 夾板
3、 拉桿
4、 旋鈕
5、 V形支承
6、 操縱桿
