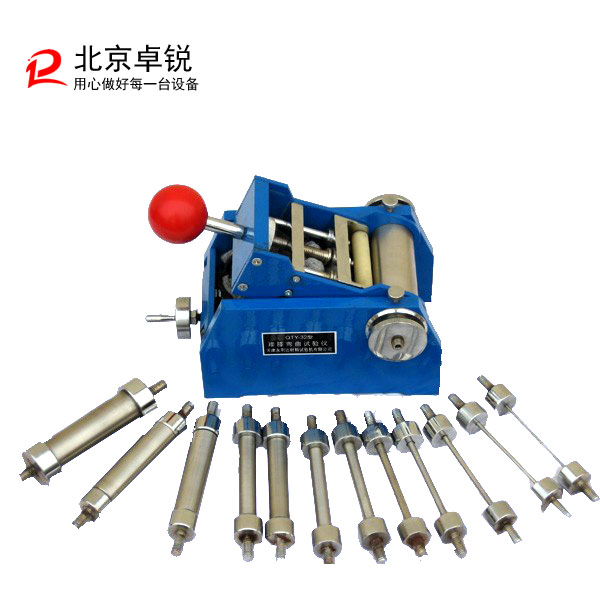

QTY-32型漆膜圓柱彎曲試驗器

一、使用范圍：

  QTY-32型漆膜彎曲試驗器主要使用與測定色漆和清漆的涂膜柔韌性，是衡量涂料性能的主要指標之一，對于涂料品種的選擇。應有很大的參考價值。

QTY-32型漆膜彎曲試驗器是評價色漆、清漆和有關產品的涂層在標準條件下繞園柱軸彎曲時的抗開裂或從金屬板上剝離的性能的-用儀器，符合GB6742國家標準。

二、結構原理及參數：

1、工作原理

彎曲半徑不同涂膜對底材的延展性能亦不同，涂膜依據在不同彎曲半徑上或剝離情況，而判定涂膜柔韌性的好壞。

2、主演參數

QTY-32型漆膜彎曲試驗器軸的直徑分別為2、3、4、5、6、8、10、12、16、18、20、25、和32、mm

轉軸柄調整數量大于17mm，與試棒貼緊時如許縫隙為0.1mm

本儀器適用于1.0mm 以下厚度的樣板。

三、使用與操作：

1、按產品標準要求取樣、涂布、干燥并測厚。

2、將QTY-32型漆膜彎曲試驗器安放在靠及實驗工作臺邊緣處，以使調節把手能自如操作并插入樣板。

3、按產品要求選擇一個合適的軸棒。插入試驗器基座與軸棒空中，并用手動鎖母緊固。

4、轉動調節手輪降低托板，將樣板的涂膜面向下插入軸棒與調節把手之間，并在托板之上用緊固螺釘與壓條將樣板壓緊。

5、轉動調節手輪抬起托板使樣板貼緊軸棒。

6、放低調節把手至最低位置，調節把手上的壓緊軸的旋鈕，使壓緊軸貼緊樣板。

7、抬起調節把手，在1----2S內平穩而不是突然地抬起180°，此時軸上的樣板也彎曲

180°。

8、轉動調節手輪，放低托板，使彎曲樣板離開軸棒而取出。

9、樣板檢測：

彎曲后，不將樣板從儀器上取出，立即檢查樣板，按產品標準要求用正常視力或用10倍放大鏡檢查涂層是否開裂或從底板上剝離（不計離板邊小于10mm涂層），但需注明使用放大鏡。以便于正常視力結果造成誤會。

10、認定首先引起破壞的軸直徑的操作程序

   依據上述操作，以此（從大到小）實驗較小直徑的軸直至涂膜開裂或從底板上剝離，再將在一塊新的樣板上同樣的軸徑重復操作，證明這個結果后，記錄最先使涂膜開裂或剝離的軸徑。如果最小直徑的軸也不使涂膜破壞，則記錄該涂膜在最小直徑的軸上，彎曲時亦無破壞。

11、試驗環境條件

為使結果判定正確，試驗應在23±2°C的溫度和50±5%相對溫度下進行。

四、使用時注意事項

1、為了防止在彎曲操作時破壞涂層，在樣板的涂膜面上可襯附一張薄紙后，再插入托板和調節把手之間作試驗。

2、若使用10倍放大鏡觀察之試驗結果應注明。

3、使用最小的直徑的軸棒也不發生開裂或剝離，在這種情況下，也應注明這個軸棒的直徑。

4、樣板若是鋁板其長邊應平行于壓延方向。

5、QTY-32型漆膜彎曲試驗器長期不使用時，應將所有軸棒涂上無水凡士林。
