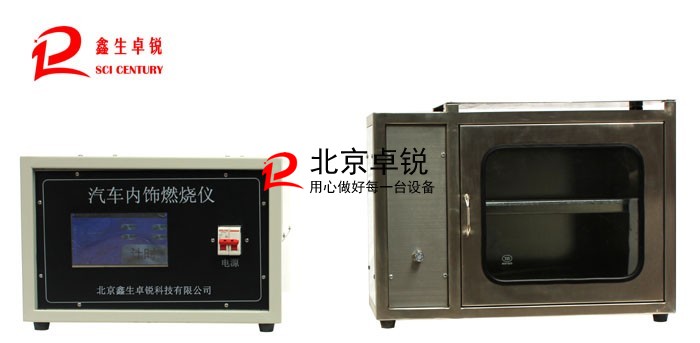

QCS-2型觸摸屏控制款汽車內飾材料燃燒試驗裝置

QCS-2型觸摸屏控制款汽車內飾材料燃燒試驗裝置，根據國家標GB8410-2006《汽車內飾材料的燃燒特性》要求而設計的，同時符合美國汽車安全技術法規FMVSS 571.302等標準規定的模擬燃燒性能安全試驗項目、德標DIN7520《汽車內飾材料的燃燒特性》及TL1010《汽車內飾材料燃燒特性》的相關要求，用于鑒別轎車、多用乘客車、載貨汽車和客車內飾材料水平燃燒特性。

該儀器結構設計合理，操作維修方便，點火系統采用高壓電子點火，安全省力。

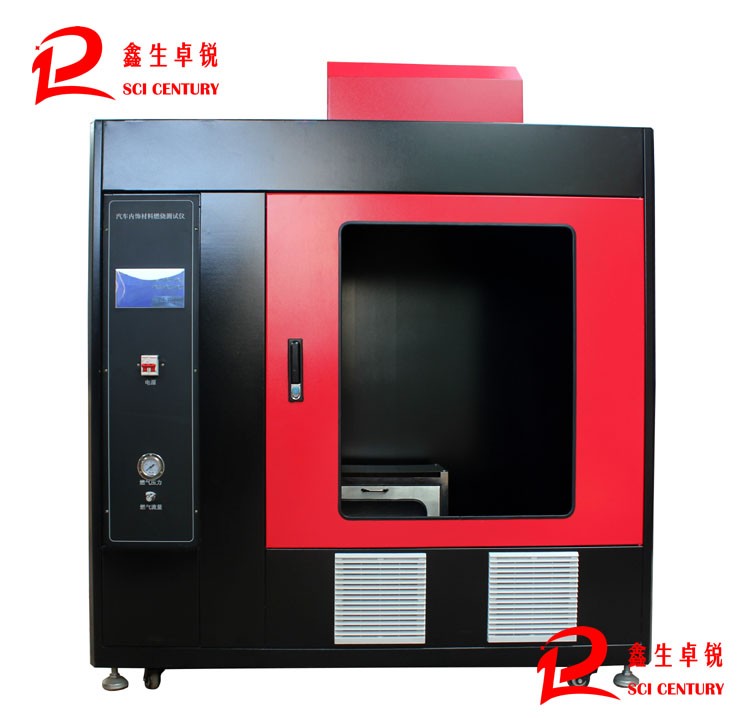

需注意的是：GB8410-2006《汽車內飾材料的燃燒特性》中4.2.9要求燃燒箱應放在通風櫥內，通風櫥內部容積為燃燒箱體積的20-110倍，而且通風櫥的長、寬、高的任一尺寸不得超過另外兩尺寸中任一尺寸的2.5倍。在燃燒箱最終確定位置前后各100mm處側梁空氣流過通風櫥的垂直速度，該速度應在0.10m/s-0.30m/s之間。該設備未對此二處要求做相應設計，如您對此兩處有要求，請選擇-3型號汽車內飾材料燃燒試驗裝置。

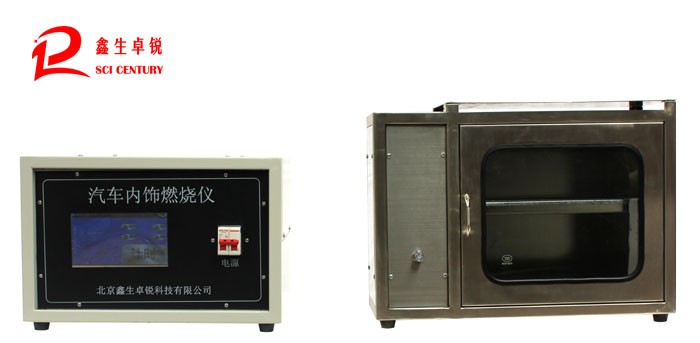

另外，QCS-2型汽車內飾材料燃燒試驗裝置采用了分體式設計，用戶如后期考慮執行GB8410-2006中關于通風櫥及風速部分要求，可自行定制添加通風櫥，本設備仍可繼續使用。

1.環境溫度：-5℃-30 ℃。

2.相對濕度：≤ 85% 。

3.供電電壓：220V+ 10%、50HZ,功率：100W。

4.氣源：液化石油氣

5.七寸全彩觸摸/顯示屏：

a. 尺寸：7寸 有效顯示尺寸 長15.5cm 寬8.6cm；

b. 分辨率：800*480

c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式

d. 儲存容量:1G

e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f. 采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，速度和可靠性好

g. 主控制器均采用低能耗處理器，自動進入節能模式

6.實驗數據可儲存觸摸屏內，可調閱查詢歷史數據

7.記錄燃燒時間后設備自動計算試驗結果燃燒速度（又稱燃燒速率）

8.外形尺寸：控制部分尺寸：590mm*210mm*460mm，  燃燒部分 長383寬205高355（箱內）（不銹鋼材質）。

9.秒表精度不低于0.5s 。

10.本生燈（即燃燒器）對試樣施加火焰15s。

11.本生燈管內徑9.5mm+ 0.1mmm，長約100mm。

12.試驗傾角：本生燈90°垂直對著水平放置的樣品燃燒

13.火焰高度：20mm± 2mm 到100mm±2mm可調(一般調為38mm)

14.施焰時間：0-999.9s±0.1s可調（一般選擇為15s)

15.續燃時間：0-999.9s±0.1s，觀察火焰達到第一標線后手動開始、手動暫停

16.燃燒氣體：液化石油氣或煤氣

設計標準

GB8410-2006

FMVSS 571.302等標準規定的模擬燃燒性能安全試驗項目

DIN7520《汽車內飾材料的燃燒特性》

TL1010汽車內飾材料燃燒特性

符合標準：GM6090M、DIN75200、GM9070P、FMVSS 302、JIS D 1201、JASO M403 、ISO 3795、ASTM D5132、QB／T 2729-2005
