GB32086-2015特定種類汽車內飾材料垂直燃燒特性試驗機

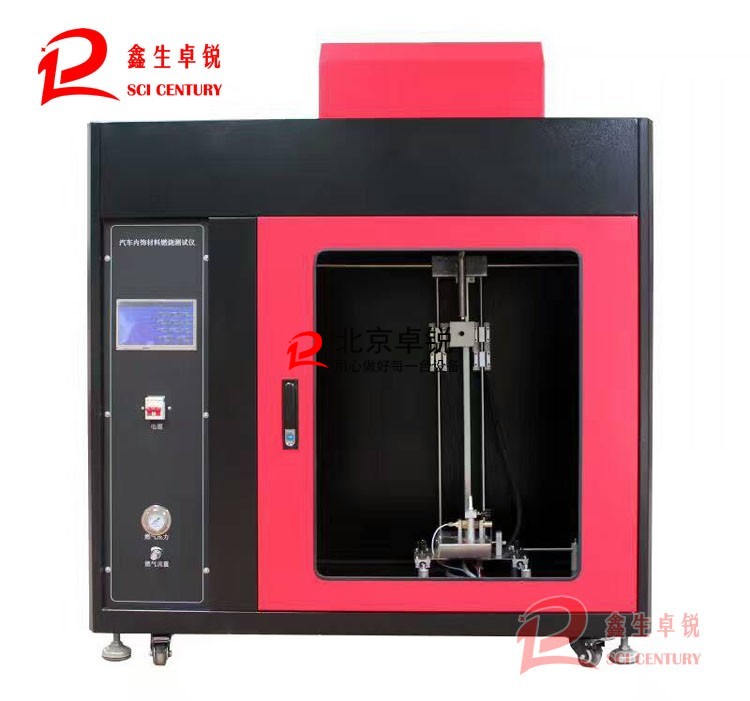

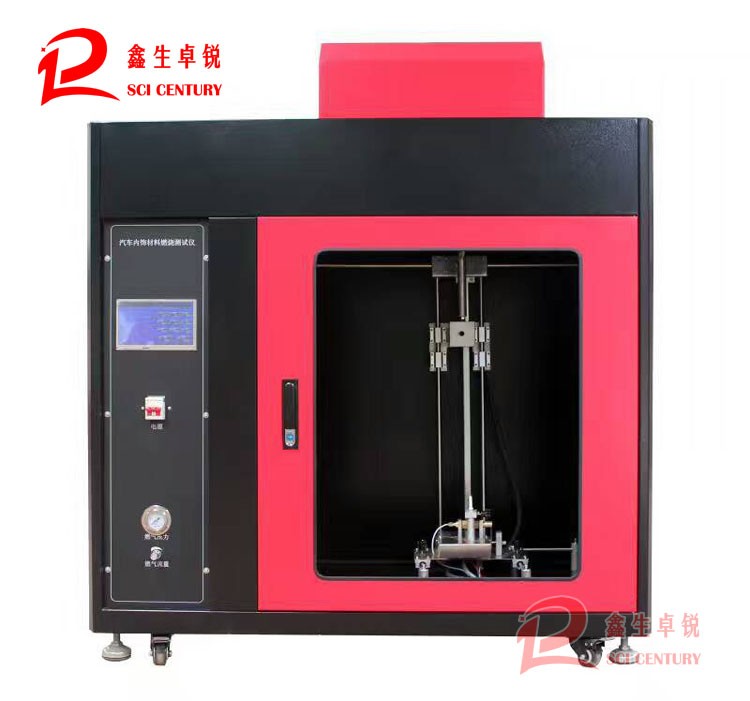

QCC-1型汽車內飾材料垂直燃燒試驗儀

    北京鑫生卓銳科技有限公司研發生產的此款設備根據標準GB32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》而研制的，滿足國家標準GB32086規定的技術要求，適用于運載超過22名乘客的M3類汽車內飾用窗簾/遮陽簾和/或其它內部懸掛材料，不適用用于有站立乘客的城市客車。北京鑫生卓銳科技有限公司研發生產，追求卓越，銳意進取，好品質卓銳造！

一、技術參數：

1）PLC+觸摸屏控制；

2）本生燈自動點火，施焰時間可任意設定；

3） T1/T2/T3記錄時間9999S內；

4）時間計時器最小解析度：0.1S；

5）火焰施加時間可預設（自動計時）；控制范圍：0.1s-999.9s；計時精度0.1s，到達設定燃燒時間后，本生燈（燃燒器）自動退回；

6）試樣固定架正面正對設備觀察窗，便于觀察試驗進行和試樣的燃燒情況；

7）通風櫥：（冷軋板靜電噴涂外箱）；

8）本生燈（燃燒器）自動傾斜30°，（可在30°、45°兩角度間選擇，可預設）；

9）火焰高度：10-100mm連續可調；

10）電源： 220VAC-15%～220VAC+10%  500W （單相三線制）

11）試樣夾具尺寸：框架高560 mm，由兩根間距為150 mm的平行桿連接組成，桿上有固定試樣的固定針。固定針直徑不大于2 mm，長度至少27 mm。為將試樣固定在固定針上，并離框架有一段距離，需在固定針附近安裝直徑為2 mm，高度至少為20 mm的定位柱。

12）壓板： U形壓板保證試樣在試樣固定架上的垂直平整性。U形壓板應平整且具有剛性，用適當材料制成、尺寸相當于試樣固定架尺寸，厚度為1.0 mm±0.1 mm。在壓板的左右兩側鉆出直徑大約為4 mm的12個圓孔，圓孔位置應保證其圓心間距等于試樣固定架上固定針之間的距離。北京鑫生卓銳科技有限公司研發生產，追求卓越，銳意進取，好品質卓銳造！

13）燃氣燈：燃氣燈在試樣前下方，位于通過試樣的垂直中心線與試樣表面呈垂直狀態的平面內，燃氣燈中心軸向上傾斜，與試樣所在平面成30°角，燃氣燈頂部和試樣下邊緣的距離為20 mm，示意圖如圖2所示。燃氣燈垂直放置時點燃燃氣燈，調節火焰高度至40 mm±2 mm，該距離是燃氣燈噴嘴口與火焰頂端距離。氣體噴嘴內徑為0.18+0.03  0 mm。

14）燃氣燈使用的燃氣:工業用丙烷氣體、丁烷氣體或液化石油氣（客戶自配）

15）照明：LED射燈20W×2

16）觸摸顯示屏相關參數：

a.尺寸：7寸 有效顯示尺寸 長15.4cm 寬8.59cm；

b.分辨率：800*480

c.通訊接口 RS232、3.3V CMOS或TTL、串口方式

d.儲存容量:1G

e.采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f.采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，速度和可靠性好

g.主控制器均采用低能耗處理器，自動進入節能模式

設計標準：

GB32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》

符合：

歐洲聯盟汽車技術指令95/28//EC《特定種類汽車內飾材料的燃燒特性》垂直部分

配置清單：

1)     主機                     1臺

2)     試樣夾                   1付

3)     氣源管                   1根

4)     電源線                   1根

5)     滴落盤                   1個

6)     排煙管                   1套

7)     說明書                   1份

8)     合格證                   1份

摘自：北京鑫生卓銳科技有限公司技術服務部。
