電動錨索錨桿拉拔儀(錨桿錨索錨固件拉拔力儀)
ZR系列電動錨索(桿)拉拔儀是北京鑫生卓銳科技有限公司自主研制產品,適用于檢測各種錨桿、錨索、多根錨索、錨桿及各種錨固件的拉拔力檢測。
18513498889 / 400-886-3817
ZR系列電動錨索(桿)拉拔儀是北京鑫生卓銳科技有限公司自主研制產品,適用于檢測各種錨桿、錨索、多根錨索、錨桿及各種錨固件的拉拔力檢測。
電動錨索錨桿拉拔儀
應用領域
ZR系列電動錨索(桿)拉拔儀是北京鑫生卓銳科技有限公司自主研制產品,適用于檢測各種錨桿、錨索、多根錨索、錨桿及各種錨固件的拉拔力檢測。
符合標準
GB50367-2006《混凝土結構加固設計規范》
GB50330-2013《建筑邊坡工程技術規范》
JGJ120-2012《建筑基坑支護技術規程》
CECS 22:2005《巖土錨桿(索)技術規程》
GB50007-2011《建筑地基基礎設計規范》
CECS22:99《土層錨桿設計與施工規范》
JGJ145-2013《混凝土結構后錨固技術規程》
儀器簡介

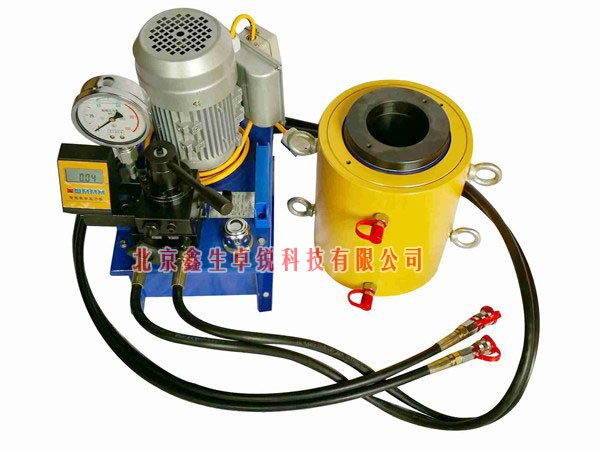

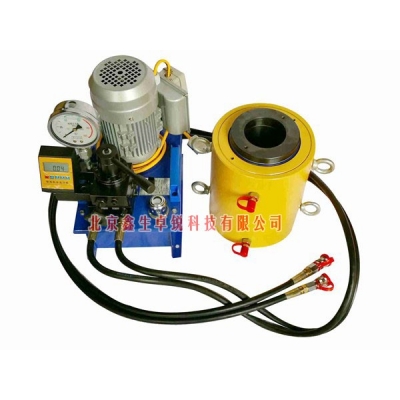

ZR系列型電動錨索(桿)拉拔儀是由電動泵、大噸位中空液壓缸、數顯壓力表、帶快速接頭的高壓油管(6米)、配選件多孔錨索錨具,及定做配件組成、本儀器中的數值顯示部分、數值準確可直接讀取拉力值(kN)并有自動計算、峰值保持、存儲和查詢功能,帶有背光顯示、使用壽命長。
產品特點
1、電動泵可安裝小輪車架、移動方便(50T-100T除外)
2、電動泵配有調壓閥、壓力可控制、可分級加壓,
3、電動泵配有泄壓閥、壓力可控制、可分級卸載,
4、油缸表面耐腐蝕靜電噴涂、鍍鎳活塞和滑套
5、數顯儀表直讀KN值
6、數顯儀表可存儲200條數據,無操作自動關機
7、數顯儀表有10段數據折線修正、提高儀表精度
8、數顯儀表有存儲,峰值,液晶照明功能
9、數顯儀表超低功耗設計,連續工作時間可超過200 小時

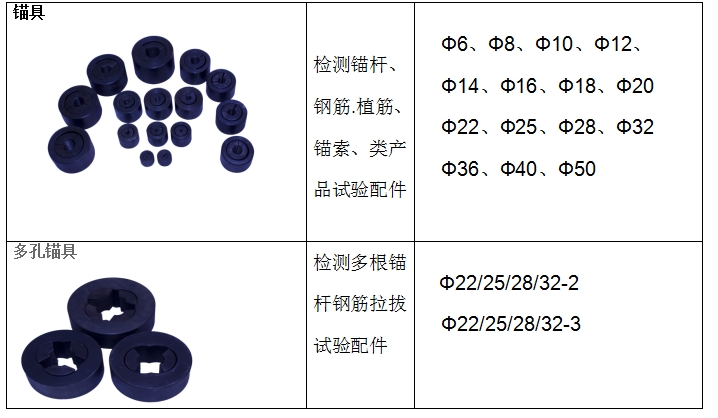

產品配件:
錨具 檢測錨桿、鋼筋。植筋、錨索、類產品試驗配件 Φ6、Φ8、Φ10、Φ12、 Φ14、Φ16、Φ18、Φ20 Φ22、Φ25、Φ28、Φ32 Φ36、Φ40、Φ50
多孔錨具 檢測多根錨桿鋼筋拉拔試驗配件Φ22/25/28/32-2 Φ22/25/28/32-3
技術參數
產品型號 | 油缸中心孔 | 張拉行程 | 測量范圍 | 油缸重量 | 分辨率 | 精度 |
ZR-50T/D | 60mm | 120mm | 0-500KN | 25kg |
0.01KN
|
1%F.S |
ZR-60T/D | 65mm | 120mm | 0-600KN | 30kg | ||
ZR-60T/D | 75mm | 120mm | 0-600KN | 35kg | ||
ZR-100T/D | 86mm | 150mm | 0-1000KN | 50kg |
0.1KN | |
ZR-100T/D | 95mm | 150mm | 0-1000KN | 65kg | ||
ZR-150T/D | 100mm | 200mm | 0-1500KN | 80kg | ||
ZR-200T/D | 120mm | 200mm | 0-2000KN | 120kg |
產品配置
1、電動油泵
2、大噸位中空油缸
3、數顯表
4、液壓膠管2根 (6米)
5、說明書、合格證、保修卡、裝箱單各一份
6、多孔錨索錨具、錨具(選配)
