ZR-Vx系列微型拉拔儀(粘結力檢測儀)
ZR-Vx系列微型拉拔儀主要是用于檢測∮6-∮12砌體結構鋼筋植筋、M6-M12膨脹螺栓、化學錨栓、及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測(試驗),是各質檢單位、加固單位、監理單位、大學等必備的檢測儀器。
18513498889 / 400-886-3817
ZR-Vx系列微型拉拔儀主要是用于檢測∮6-∮12砌體結構鋼筋植筋、M6-M12膨脹螺栓、化學錨栓、及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測(試驗),是各質檢單位、加固單位、監理單位、大學等必備的檢測儀器。

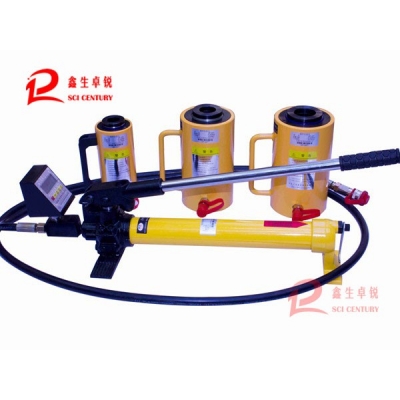

ZR-Vx系列微型拉拔儀
應用領域-Field of application
ZR-Vx系列微型拉拔儀主要是用于檢測∮6-∮12砌體結構鋼筋植筋、M6-M12膨脹螺栓、化學錨栓、及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測(試驗),是各質檢單位、加固單位、監理單位、大學等常規的檢測儀器。
符合標準-Conform to the standard
GB50367-2006《混凝土結構加固設計規范》
JGJ145-2013《混凝土結構后錨固技術規程》
儀器簡介-Introduction to instrument

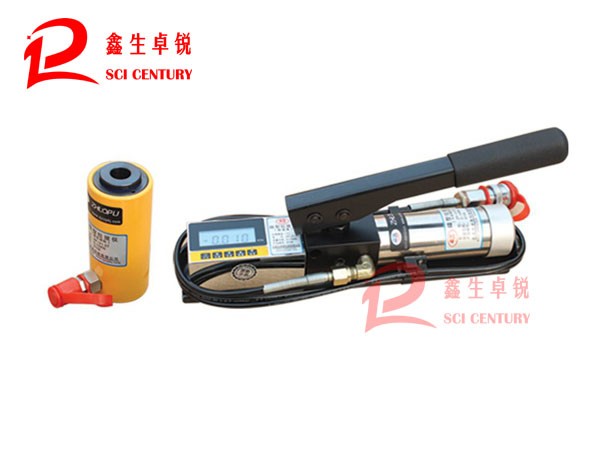

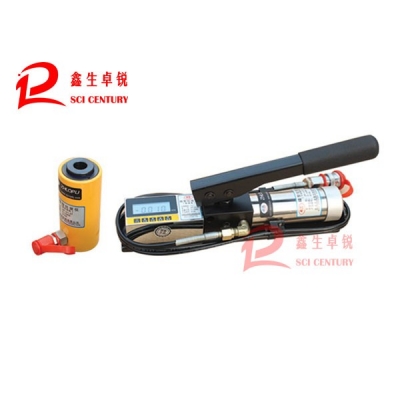

ZR-Vx系列微型拉拔儀是采用微型超輕小型手動泵、小型中空自復位液壓缸、ZP-S5型智能數顯壓力表、帶快速接頭的高壓油管(2.5米)、手提式便攜鋁合金箱、選配件 (錨具、轉換頭拉桿)組成,本儀器中的數值顯示部分為一體式多功能顯示儀表可直接讀取拉力值(kN)并有自動計算、峰值保持、存儲和查詢功能,帶有背光顯示。
產品特點-Product features
1、重量輕。油缸2.6kg、手動泵體積小2.8kg,
2、200 條數據記錄、查詢、液晶照明功能;
3、峰值保持、2分鐘卸荷小于4%、無操作自動關機;
4、數值10 段折線修正,提高儀器精度;
5、供電為高容量充電鋰電池、超低功耗設計,連續工作時間可超過200 小時
6、采用進口密封圈、抗用
7、液壓缸表面耐腐蝕靜電噴涂、鍍鎳活塞和滑套
8、采用過載保護結構、超過量程不會使油缸損壞,可放心使用
技術參數 -Technical parameters
產品型號 | ZR-V1T | ZR-V1.5T | ZR-V2T | ZR-V3T | ZR-V5T | ZR-V6T |
測量范圍 | 0-10KN | 0-15KN | 0-20KN | 0-30KN | 0-50KN | 0-60KN |
壓力傳感器 | 11 Mpa | 16Mpa | 22Mpa | 35Mpa | 55Mpa | 63Mpa |
儀器誤差 | 1%F.S | |||||
儀表分辨率 | 0.001KN | |||||
顯示屏尺寸 | 55mmX21mm | |||||
數據存儲量 | 200條 | |||||
峰值保持 | 有 | |||||
數據存儲查看 | 有 | |||||
供電方式 | 鋰電池 | |||||
油缸行程 | 45mm | |||||
油缸中心孔 | 18mm | |||||
油缸重量 | 2.6kg | |||||
油泵重量 | 2.8kg | |||||
油泵儲油量 | 0.3L | |||||
整機重量 | 11kg | |||||
常用接頭(選配件) | M6 M8 M10 M12 (拉桿1根) | |||||
常用錨具(選配件) | ∮6 ∮8 ∮10 ∮12 |
產品配置-product configuration:
名稱 | 數量 | 備注 |
微型手動泵 | 1臺 | (含2.5米膠管) |
小型液壓油缸 | 1臺 | |
ZP-S5數顯表 | 1塊 | |
充電器 | 1個 | |
鋁合金儀器箱 | 1個 | |
說明書、合格證、保修卡、裝箱單 | 各1份 | |
錨具 | 根據需要另配 | 配選件 |
拉桿及轉換接頭 | 根據需要另配 | 配選件 |
