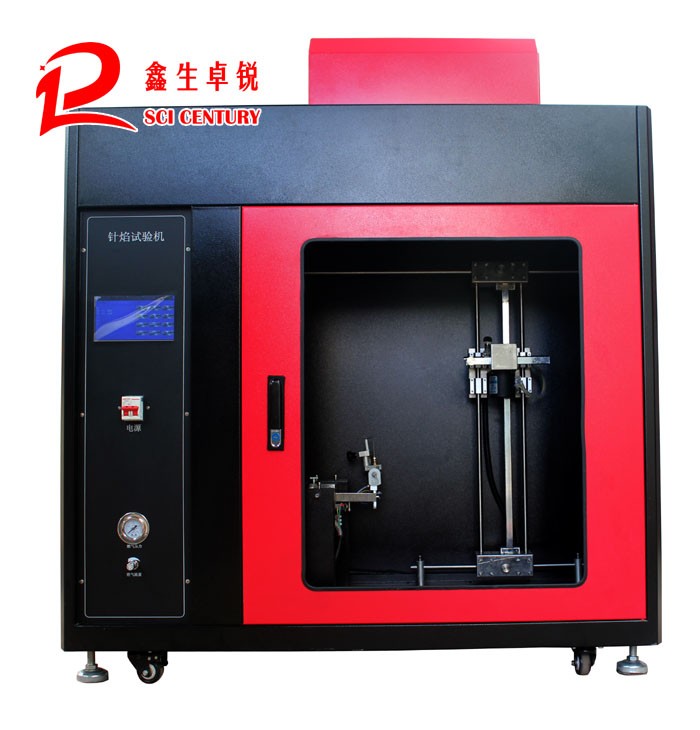

ZY-2型觸摸屏控制款針焰燃燒試驗機

  北京鑫生卓銳科技有限公司研發生產的此款設備 ZY-2型觸摸屏控制款針焰燃燒試驗機，是根據標準GB4706.1-2005以及GB5169.5《試驗火焰 針焰試驗方法裝置、確認試驗方法和到則》中關于針焰燃燒試驗的規定而研制的，滿足國家標準及相關UL、IEC標準的新型綜合設備。設備采用全彩七寸觸摸操作顯示屏，試驗輕松高效。同時式樣夾的水平和垂直方向運動由電機控制，可以自動上下左右移動，不需要人工手撥。

北京鑫生卓銳科技有限公司研發生產的此款設備  本試驗由于模擬因故障條件產生的小火焰的效應，利用模擬技術評定著火危險。該款儀器在設計上盡可能避免用戶的無法協調的誤操作，開始試驗時按觸摸屏上“啟動”本生燈就會自動右移到試樣的位置，同時時間繼電器計時，時間到后本生燈會自動回到起始位置。

產品功能特點

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?/p>

3.啟動時可選擇是否自動點火

4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃?xì)狻⒂?jì)時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

主要技術參數

1.針狀燃燒器：內孔 Φ 0.5mm ± 0.1mm ，外徑 ≤Φ 0.9mm ，長 ≥ 35mm，

2. 燃燒器施焰角度：0- 45°( 任意調節 )

3. 施燃時間：0-999.9s±0.1s任意可調 (火焰自動進退，無需動手操作)

4. 持燃時間：0-999.9s±0.1s，自動記錄，手動暫停

5. 火焰高度：12mm ± 1mm (帶高度測量尺)

6. 針頭高度：大于35mm（內徑ф0.5，外徑ф0.9）

7. 施燃?xì)怏w： 95% 丁烷氣 ( 可采用瓶裝液化石油氣)

8. 氣量大小可調（流量計）

9. 溫度測試范圍：0~1000℃

10. 火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內

11. 測溫?zé)犭娕迹害?.5mm進口鎧裝（K型）鎳鉻/鎳鋁絲熱電偶進口，對地絕緣

12. 傳熱銅塊：Ф4.0x6.0mm

13. 試驗過程：試驗程序自動控制，獨立抽風

14. 試樣位置上下左右自動調節

15. 燃?xì)鈭?bào)警系統（選配）

16. 觸摸屏控制（選配）

17. 參照標準：IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005

18. 外型尺寸:寬1160mm×深600mm×高1310（含腳）mm（（可根據客戶要求定做不銹鋼機箱、0.75 立方或 1 立方 ）

19. 燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

北京鑫生卓銳科技有限公司研發生產的此款設備設計標準：GB5169.5-2008電工電子產品著火危險試驗 第5部分：試驗火焰 針焰試驗方法 裝置、確認試驗

GB4706.1-2005  家用和類似用途電器的安全通用要求
