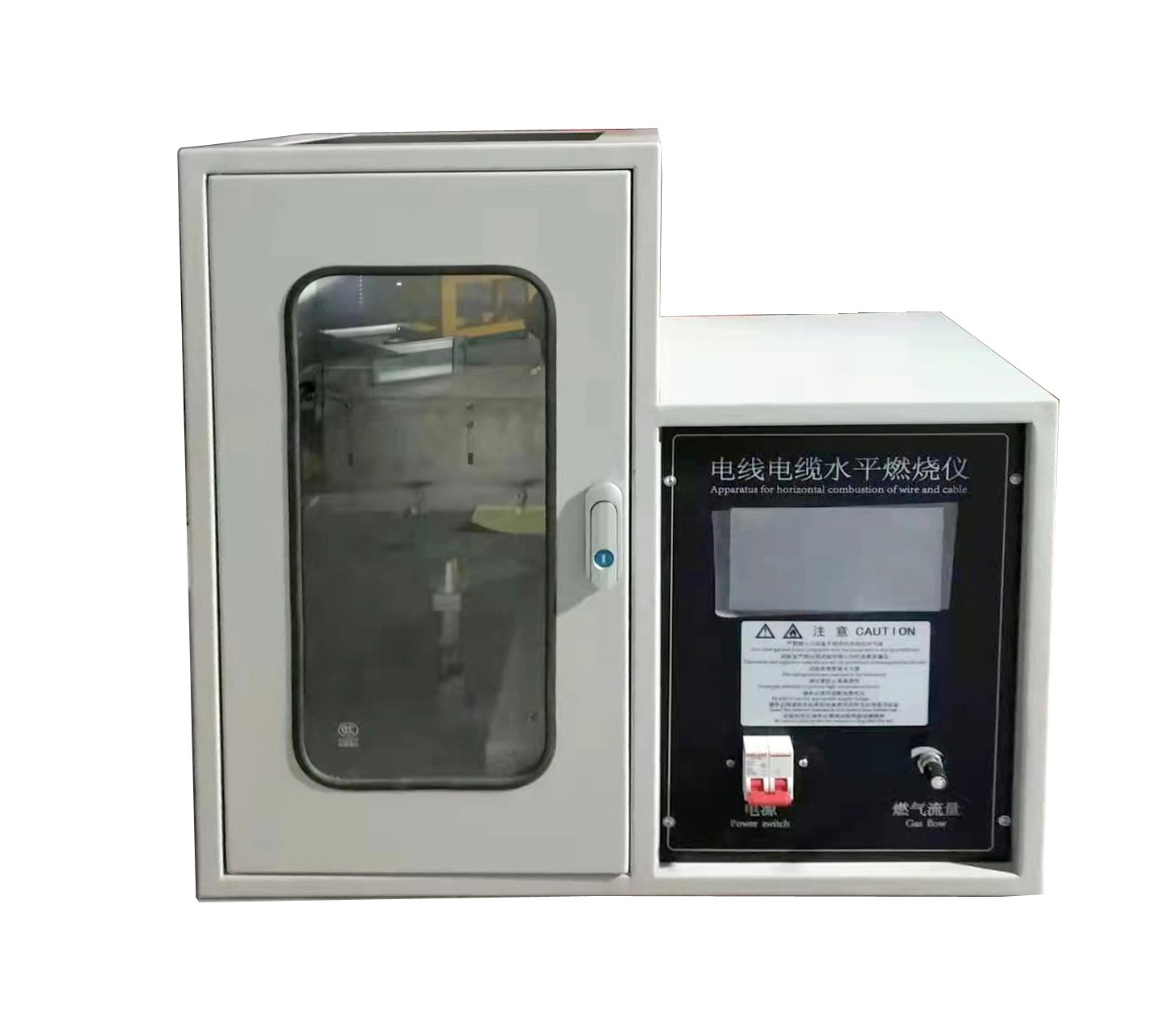

ZR-DXSPRS型電線電纜燃水平燒試驗儀
ZR-DXSPRS型電線電纜燃水平燒試驗儀概述 電線電纜燃水平燒試驗儀適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等難燃性能,符合標準JASO-D 618 GB12666.2-2008
18513498889 / 400-886-3817
ZR-DXSPRS型電線電纜燃水平燒試驗儀概述 電線電纜燃水平燒試驗儀適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等難燃性能,符合標準JASO-D 618 GB12666.2-2008
一、ZR-DXSPRS型電線電纜燃水平燒試驗儀概述
電線電纜燃水平燒試驗儀適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等難燃性能,符合標準JASO-D 618 GB12666.2-2008
本試驗設備采用高壓點火器自動點火,造型講究,耐煙氣腐蝕。數顯時間,試驗程序自動控制,使用方便,穩定可靠。
二、ZR-DXSPRS型電線電纜燃水平燒試驗儀技術參數
1.工作室尺寸:W310xH610xD360mm,外箱尺寸為W638xH670xD365mm;
2.燃?xì)猓?5% 丙烷氣( 一般情況可采用液化石油氣代替 )(用戶自備);
2.火焰燃燒時間及火焰熄滅時間0-999.9s±0.1s,可連續設定,自動記錄,手動暫停
3.電源電壓:220V/50Hz;
三、 工作原理:本設備提供一個有焰燃燒源,由控制電路對火焰施加和時間及操作程序進行控制。
四、板功能說明
1.Ta——施加火焰的時間(可預設)
2.T——火焰持續燃燒的時間
3.電源開關——開啟或關閉電源
4.啟動——按下后本生燈自動向試樣移動
5.停止——按下后本生燈退回
6.排風——在本設備里無此功能
7.燃?xì)狻聪職饴废到y(tǒng)打開,再按氣路系統關閉
8.點火——點一下高壓打火系統自動打火3次
9.保存——按一下跳出保存界面
10.計時——按下T時間停止計時
11.參數設置——可設置氣路系統是否自動關閉,自動點火
12.燃?xì)饬髁俊{(diào)節燃?xì)饬髁看笮?/span>
13.調位——噴燈移動到試樣位置不退回
五、 試驗步驟
1.將煤氣管接到箱體后氣體接入口,檢查氣道接口,防止漏氣(用普通液化氣瓶供氣)。
2.打開電源開關
3.試驗參數設置:根據試驗標準設置施焰時間Ta(可直接點擊數字進行設定)
4.將試驗樣品固定在樣品支架上。
5.按下調位按鍵,噴燈移動到試樣位置,調節好噴燈口與試樣的距離為35mm,按停止鍵,讓噴燈退回原位
6.按下燃?xì)獍存I,然后旋大燃?xì)饬髁坑?jì),并按點火鍵,點著本生燈(第一次使用的時候由于管路里有空氣,不容易點著需要多等待一會兒降管道里的空氣排凈)。
7.通過調節燃?xì)饬髁坑?jì)和噴燈上的空氣螺母,調節出符合要求的火焰,內焰35mm。
8.按啟動鍵,本生燈會自動移動到式樣位置。
9.施焰時間到達后,本生燈會自動退回到垂直位置。
10.本生燈退回后,續燃時間T會自動計時,式樣繼續燃燒的火焰熄滅時按下計時鍵,續燃時間T停止計時。
11.連續做6個試驗,系統會自動跳出保存界面,沒有做完6個試驗可點保存按鍵進行數據保存。
12.試驗結束,各元件復位,關閉氣源,關閉電源。
