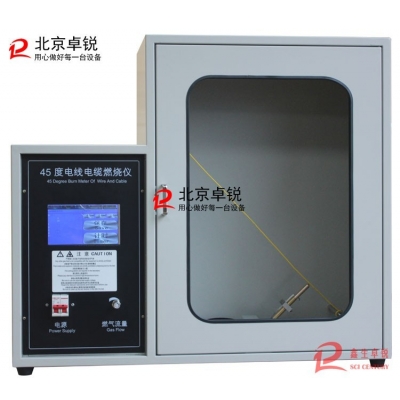

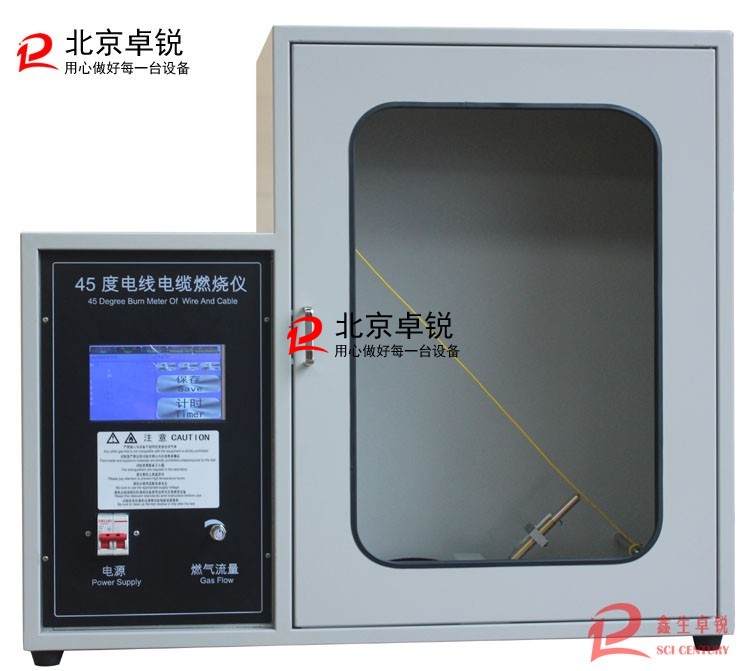

ZR14820型觸摸屏45度電線電纜燃燒儀
一、使用范圍
額定直流電壓 60V(交流 25V)或以下地面車輛電氣系統低壓初級電纜的燃燒試驗.
二、主要技術參數
1.型式:觸摸屏自動式
2. 試樣長度:600 ± 25mm
3. 燃料:甲烷氣或煤氣(自備)
4.施焰時間:0 ~ 999.9S 可任意設定
5.續燃時間:0 ~ 999.9S
6.火焰長度:內焰50 外焰100
7. 燃燒箱尺寸:550mm x 300mm x 700mm,前面帶有透明玻璃窗,可觀察式樣燃燒情況
8.設備外形尺寸:840mm x 300mm x 700mm
9.噴燈口內徑:9mm
10.噴燈長度:100mm
11.設備有觸摸屏自動控制系統操控,高壓點火自動計算,自動熄滅施加火焰,可保存試驗數據
12. 電源:AC220V / 50Hz;
13.整套配置:控制箱、燃燒箱、燃燒器、電磁閥、高壓點火器、燃?xì)夤芎托盘?hào)控制線組。
三、設計標準:結合GB/T14820-2009《公路車輛用高壓點火電線》、QC/T730-2005《汽車用絕壁絕緣用低壓電線》
四、適用標準:IEC60695
摘自:北京鑫生卓銳科技有限公司技術服務部。
