ZR-6553型觸摸屏款高壓漏電起痕測試儀

一、使用范圍

  7寸全彩可編程控制器觸摸屏+PLC控制！用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（45Hz - 65Hz）下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。適用于GB6553-2014用于測試電氣絕緣材料耐電痕化和蝕損的測試，支持1工位和5工位兩種產品配置！

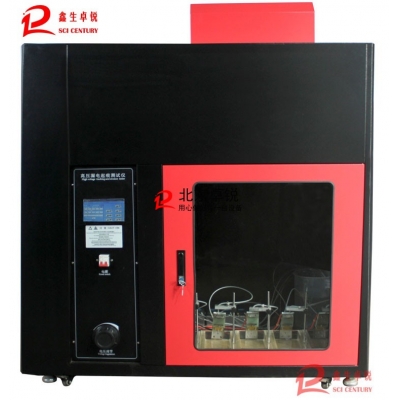

此為高壓漏電起痕測試儀

二、ZR-6553型觸摸屏款高壓漏電起痕測試儀產品功能特點

1.7寸全彩可編程控制器觸摸屏+PLC控制，自動校準液體流速

2.采用高精密恒流加液泵保證流速的絕對準確，非一般電磁閥控制所能比擬

3.采用可拆卸滴液裝置，方便清理多余的污染液

4.超強的電壓電流保護報警程序，自動檢測設備門的狀態，在門處于打開狀態時不能試驗，保證試驗人員的安全

三、ZR-6553型觸摸屏款高壓漏電起痕測試儀主要技術參數

1.試驗工位：5個(另有1工位配置可選)

2. 施加電壓：0 ～6000V±5%可調，當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格

3.電壓、啟動、排液、切換、停止、排風、照明等均在觸摸屏上實現，試驗數據可存儲在觸摸屏內,試驗結束自動跳出保存界面，填寫保存名稱即可保存數據,所有保存的數據均可在歷史數據里查詢

4.電壓大小、滴液時間、電流大小、滴液流速、設備門狀態、最大電流、實驗結果實時顯示

5.濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。

6.滴液裝置：高精密恒流滴液裝置，滴液裝置高度可調，

7.滴液裝置可拆卸，便于清理多余的污染液，也不會將污染液流到箱體內腐蝕箱體

8.污染液流速在0.075 ~ 0.9mL / min可根據電壓自動調節調，免去了調完電壓還要再調流速的麻煩

9.可自動校驗液體流速，保證了流速的準確性，保證了試驗的準確性（市面上一般是電磁閥控制根本無法保證流速的準確性和液體的均勻性）

10.滴液次數、滴液時間、試驗時間可預置。

11.自動判斷并提示門狀態，門在打開狀態無法進行高壓試驗，有效保護了操作人員的安全

12.試驗電壓異常報警。

13.電壓超量程報警

14.電流過載保護，電流超量程報警。

15.提示峰值電流值

16.頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣

17.帶照明功能

18.試驗結束自動保持

19.污染液：氯化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染液在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。

20.電極：上、下電極厚度為0.5mm，為304不銹材料，尺寸按照標準尺寸要求制做，上、下電極之間的間距為50±0.5mm。

21.電源要求：AC220（±10%）V/50HZ 、  3KW

三、觸摸屏款高壓漏電起痕測試儀設計標準GB6553-2014嚴酷環境條件下使用的電氣絕緣材料評定耐電痕化和蝕損的試驗方法（IEC60587：2007，IDT）

摘自：北京鑫生卓銳科技有限公司技術服務部。
