ZRYR-5型保溫材料陰燃性能測試裝置
保溫材料陰燃性能測試裝置是根據《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》中規范的技術要求而研制的陰燃性試驗測試設備
18513498889 / 400-886-3817
保溫材料陰燃性能測試裝置是根據《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》中規范的技術要求而研制的陰燃性試驗測試設備
ZRYR-5型保溫材料陰燃性能測試裝置
一、概述
保溫材料陰燃性能測試裝置是根據《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》中規范的技術要求而研制的陰燃性試驗測試設備。該產品操作簡單,觸摸屏控制、自動化程度高、記錄時間準確、性能穩定、操作方便。GB/T29416-2012建筑外墻外保溫系統的防火性能試驗方法
二、用途
適用于檢驗和評定有機類外墻保溫材料的陰燃性能。
三、原理
將產品試樣本設備的相應夾具上,用要求的溫度加熱試樣一定時間,記錄相關數據(如升溫曲線,試樣放熱曲線),用于檢驗和評定其陰燃性能。
四、主要技術參數
1、環境溫度:20℃~40℃;
2、電壓:220V±10V 50HZ 功率2500W;
3、重量:35kg;
4、數據采集間隔:<2s;
5、升溫速率:5℃/min;
6、試驗時間:24h;
7、試驗溫度:室溫~400℃;
8、熱電偶:k型鎧裝熱電偶;
9、測溫范圍:(0~1000)℃。

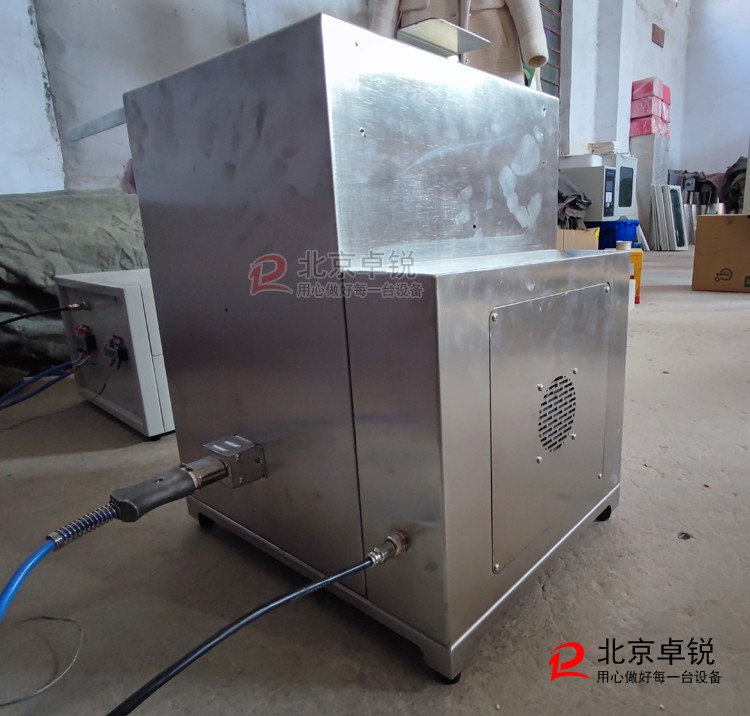

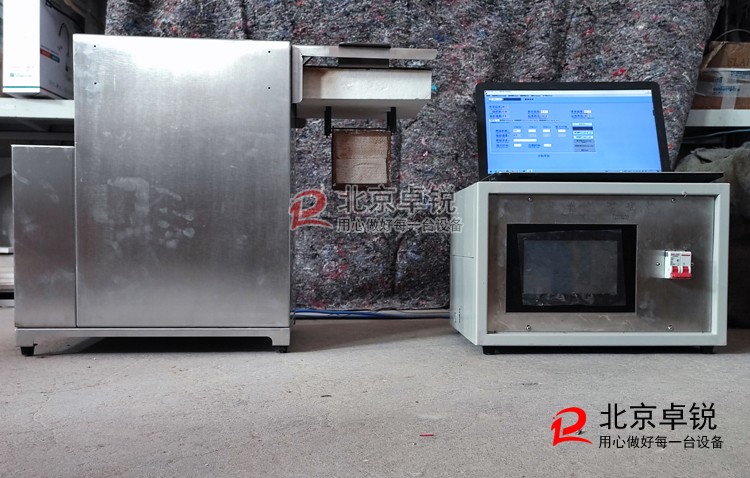

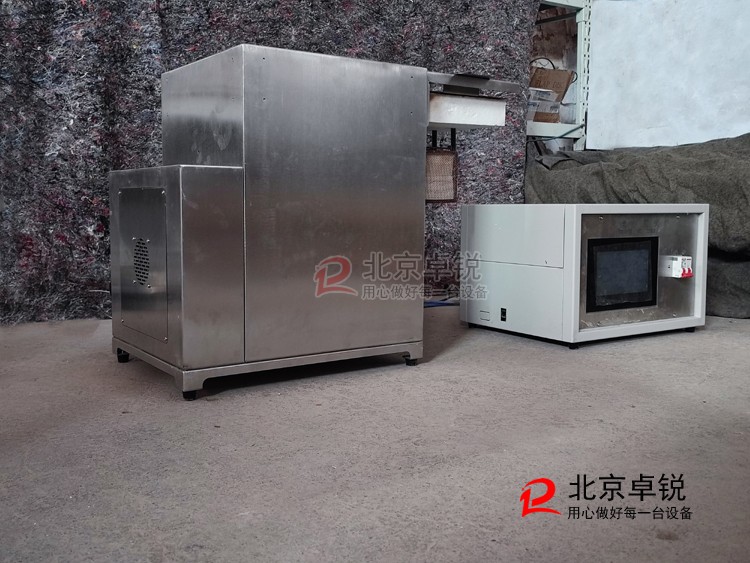

五、設備結構
1.試樣籃架:方便試件放入金屬網籃;
2.試驗爐體:試驗加熱爐;
3.試樣頂蓋:加熱爐頂蓋,下方連接金屬網籃;
4.試樣中心:試樣中心熱電偶放置的位置;
5.爐內溫度:加熱爐內溫度熱電偶放置處;
6.風機電源插口:加熱爐風機電源輸出接口;
7.風機電源接口:加熱爐風機電源輸入接口;
8.控制箱電源輸入與輸出:控制箱電源輸入加熱爐電源輸出;
9.熱電偶接口:試樣中心和爐內溫度熱電偶接口;
10.網絡接口:用于設備與電腦軟件進行連接。
六、試樣制作
1、試樣尺寸:(100×100×100)mm3;
2、當保溫材料(產品)帶有覆面層時,制備試樣時應去除覆面層;
3、當保溫材料(產品)的厚度小于100mm時,應采用疊加的方法制備試件,且試件中心放置測溫?zé)犭娕嫉奈恢貌坏脼樵嚰慕涌p處。
七、陰燃性能試驗結果判定
1.在24h的試驗周期內,如果試樣中心溫度不大于600℃,則試驗結果判定為合格;
2.如果試樣中心溫度大于600℃,則試驗結果判定為不合格。

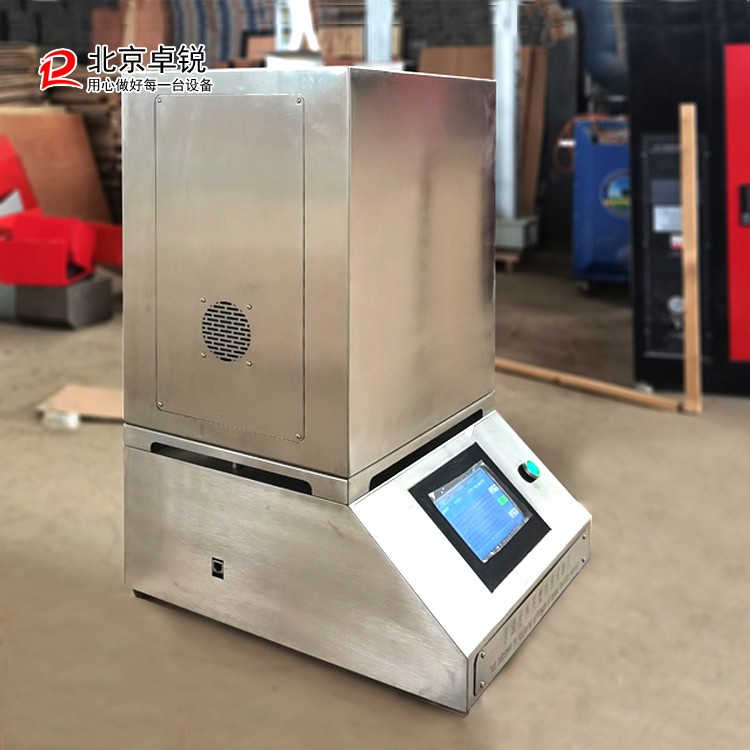

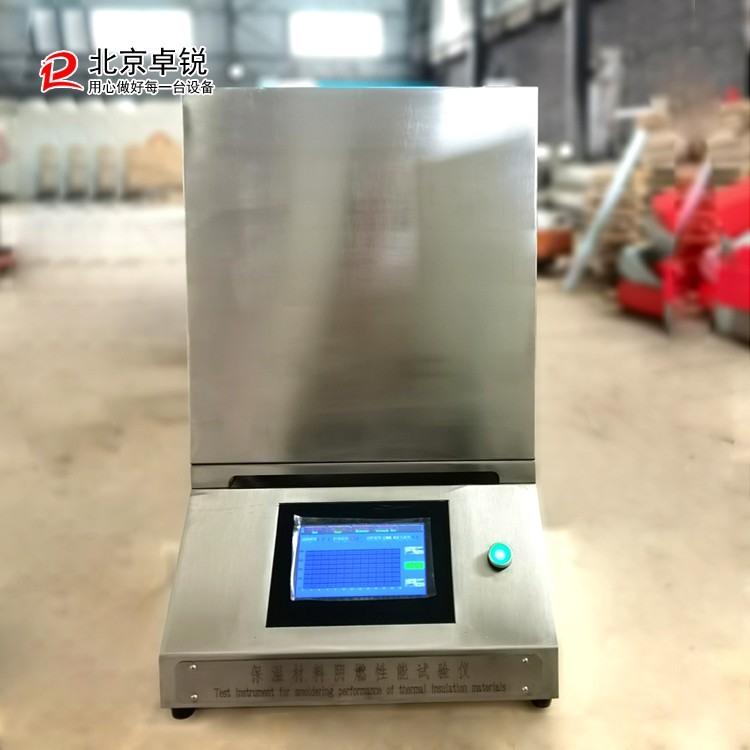

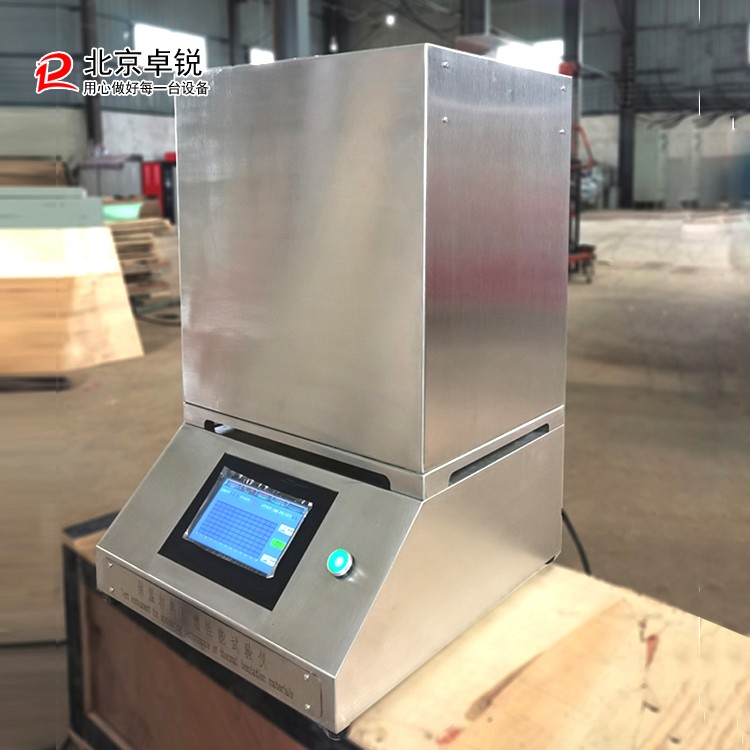

下圖為升級款:一體式設計
