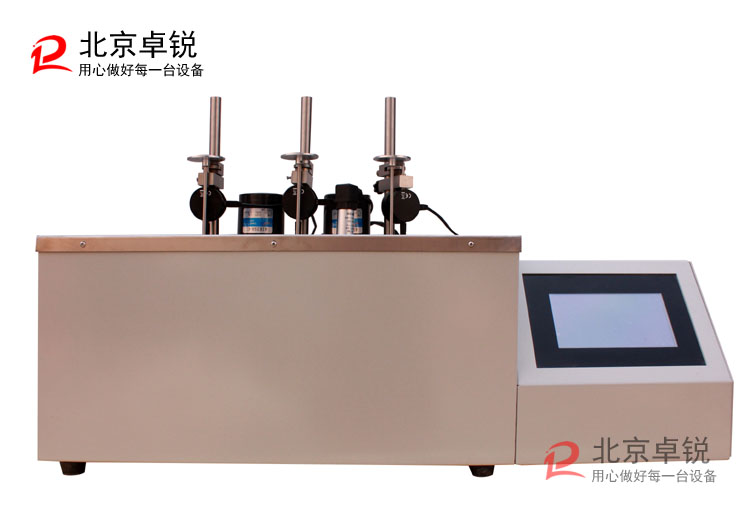

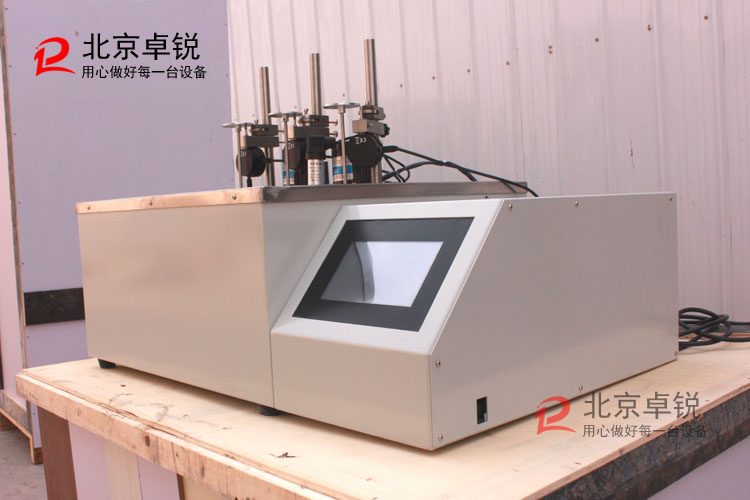

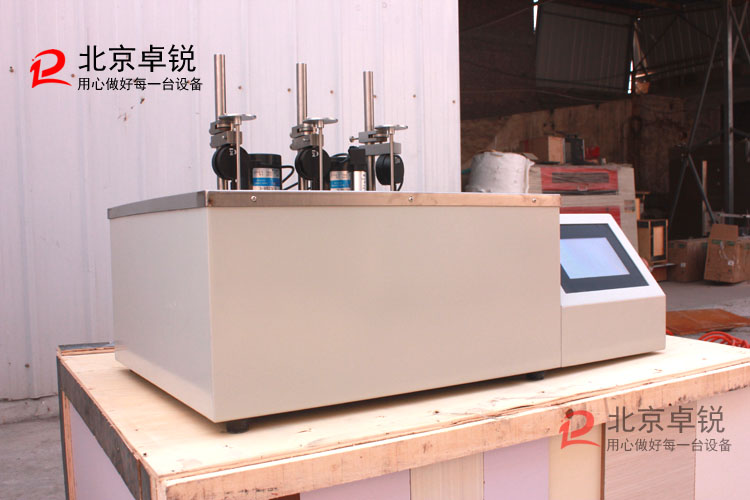

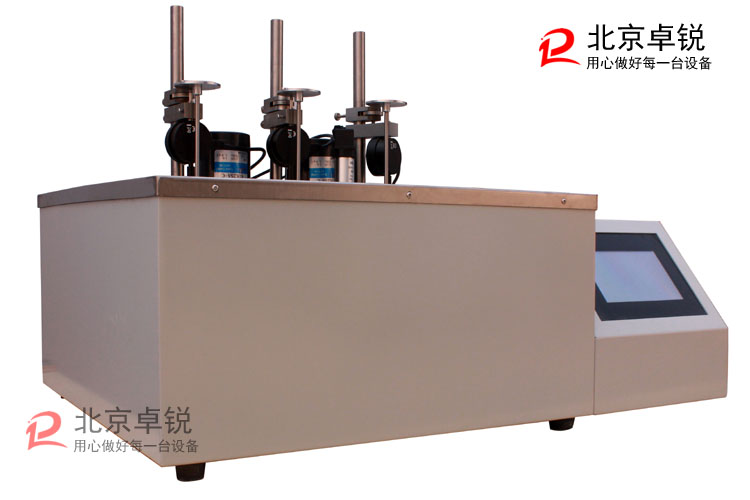

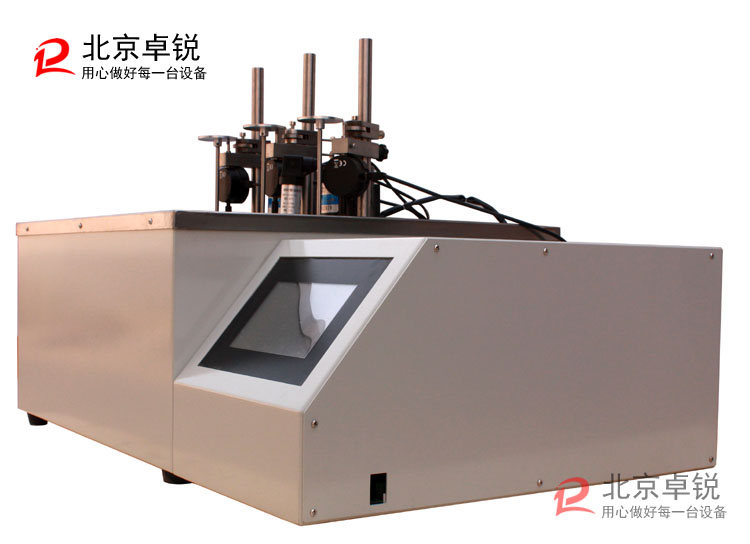

熱變形、維卡軟化點溫度測定儀

一、適用范圍

1.熱變形、維卡軟化點溫度測定儀采用新國際和國家標準設計，用來測定塑膠原料或成品受熱軟化性能。

2.本儀器采用自主開發的控制軟件，可以通過軟件進行參數設置、試驗控制、自動繪制溫度曲線、保存打印試驗結果、進行儀器校準等功能。同時提供PC機和本機控制器雙控機型，該機型既可以通過電腦控制，也可以脫離電腦通過本機控制器控制，使用更靈活。

3.本儀器采用大跨度一體成型試樣架，最大試樣跨度可達到180mm，且每個試樣架支撐體均使用整塊鋼材銑削加工而成而非多塊拼接，這樣就保證了試樣架的剛性和膨脹率的一致性，提高了測試精度。通過更換壓頭，該儀器可以測定熱變形溫度和維卡溫度，采用變壓器油（200℃以內）或甲基硅油（300℃以內）作為導熱介質，機械式雙攪拌器進行箱體內油料循環，大容量油箱設計，溫度控制穩定，溫場均勻。

4.本儀器采用32位ARM嵌入式系統控制，運算速度快，指令無延遲。使用24位AD轉換器采集溫度和位移數據，數據準確，精度高，為提高測試精度提供了物理保證。采用液晶中文顯示，菜單操作方式，機器運行狀況和設置參數一目了然，操作簡單，易學易用。

5.采用的等速升溫算法，融合實時溫度數據和歷史溫度數據綜合計算出加熱控制數據并實時調整，使得升溫速率線性度非常高，基本在每一分鐘內的升溫值都是標準數值，如果環境溫度、電壓發生波動而影響即時溫度值，也會在很短的時間內自動調整到標準速率上。

6.儀器具有超過最高溫度自動停止加熱功能，具有較高的安全性。

7.儀器試驗結束后自動停止，并顯示每個試樣架的結果溫度。試驗結束后試驗結果自動保存，方便以后查閱，同時儀器帶有微型打印機，可以將存儲的試驗結果打印出來，以便查閱和存檔。

8.本型號為臺式結構，標準配置3個工位?？蔀橛脩舳ㄖ贫喙の粰C(jī)型。

二、產品功能特點

1.支持標準規定的各種試樣的熱變形測試。

2.支持標準規定的各種維卡軟化點測試。

3.優化的等速升溫算法，升溫過程平穩準確。

4.軟件校正位移誤差和溫度誤差。

5.硬件調整溫度誤差。

6.自由設定上限溫度和變形量及維卡針入深度。

7.自由設定升溫速率。

8.達到上限溫度或變形量時自動停止試驗。

9.軟件功能：

①　可設定試樣參數、負載參數、試驗溫度及升速速率等。

②　試驗過程中自動繪制試驗曲線。

③　試驗完成后自動停止加熱。

④　試驗完成指定保存試驗報告。

⑤　調閱以前做過的試驗詳情。

⑥　打印試驗報告

⑦　儀器校準

三、相關技術參數

1.溫度控制范圍：室溫－300℃。

2.升溫速率：任意設定。

3.溫度測量方式：PT100傳感器，單點測量

4.溫度分辨率：0.1℃

5.溫度最大誤差：±0.5℃

6.變形測量方式：LVDT傳感器

7.變形量測量范圍：0-2mm

8.變形量測量最大誤差：0.01mm

9.變形量測量分辨率：0.005mm

10.砝碼配置2000g、1000g、500g、200g、100g、50g共三套

11.結構形式：臺式

12.試樣架數：標配3個，多個試樣架可定制

13.熱變形試驗跨距調整范圍：60mm－180mm

14.加熱介質：甲基硅油（適用于室溫-300℃，粘度要求100CS以下）或變壓器油（200℃以內使用）

15.油箱容量：30升左右

16.加熱功率：4KW

17.電源：220V±10%  25A  50Hz

18.冷卻方法：自然冷卻或循環水冷

19.主機外形尺寸:580×550×310mm

四、適用標準

ISO75-1：1993《塑料－負荷變形溫度的測定》

ISO306：1994《塑料－熱塑性塑料維卡軟化點溫度的測定》

GB/T1633-2000《熱塑性塑料維卡軟化點溫度的測定》

GB/T1634-2001《塑料－負荷變形溫度的測定》
