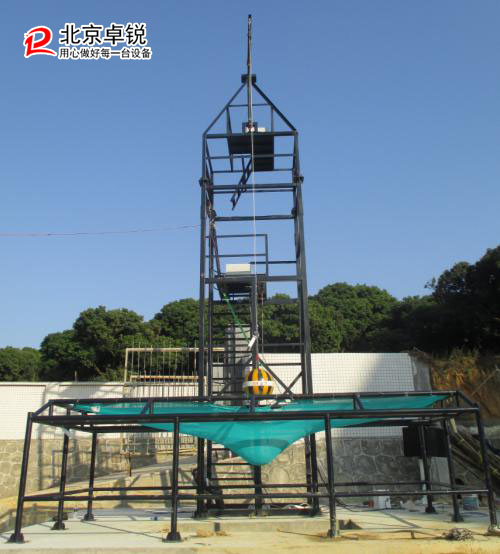

AQDZH安全帶、安全網綜合測試儀

一、主要用途

依據GB/T6096-2009和GB5725-2009新國家標準研發，主要用于安全帶整體動態負荷、整體靜態負荷、安全網沖擊、貫穿等試驗，是安全帶、安全網相關生產企業、監督檢測單位、科研機構常備檢測設備。

二、儀器特征

1、測試架采用新設計結構，采用綜合設計方案，可以綜合做安全帶、安全網試驗，極大的降低的儀器占地面積，克服了因場地受限無法上設備的難題。

2、測試架采用整體焊接成型，經過嚴謹鉆研的Finite Element和數年上百家客戶的使用驗證，確保了測試架的可靠性和穩固性。

3、測試架設計個性、采用模塊化設計理念，可以實現安全網三種尺寸的全項試驗。

4、采用精度好動態力傳感器，配置鉆研數據采集分析處理程序及系統，實時采集并處理實驗力值，自動顯示并鎖存峰值。。

5、鋼球懸吊裝置摒棄焊接式結構，采用可旋轉式，大大提高了安裝效率和安全性。

6、采用恒轉矩電磁感應式測距結構，測試精度大大優于激光或 超聲波測距和電機或電動葫蘆線圈測距。

7、自鎖式釋放結構，在斷電時保持釋放器鎖止?fàn)顟B(tài)，通電釋放，防止突然停電帶來的安全隱患。

8、安全帶動靜態試驗采用程序全自動控制，一鍵操作。操作安全方便。

三、主要技術指標

1、安全帶整體靜態測試范圍：0-30KN，精度1%（PLC控制，彩色觸摸屏）

2、安全帶整體靜態拉伸速度：＜100mm/min（PLC控制，彩色觸摸屏）

3、安全帶整體動態測試范圍：0-20KN，精度1%

4、安全網沖擊鋼球：直徑500±10mm，質量100±1kg

5、安全網沖擊試樣尺寸：3米X6米；1.5米X6米；1.8米X6米

6、沖擊鋼球距安全網距離：0-7米，高度可調節，并顯示高度。

7、安全網貫穿棒：直徑50mm，質量5kg±0.2kg， 45#鋼圓棒

8、安全網貫穿試樣尺寸：1米X1米

9、設備尺寸：試樣架：3米×6米×1.8米；測試架：2.5米×2.5米×10米

10、工作電源： AC220V，50Hz。

四、符合標準

GB6095-2009 《安全帶》、GB/T6096-2009《安全帶檢測方法》、GB 5725-2009  《安全網》
