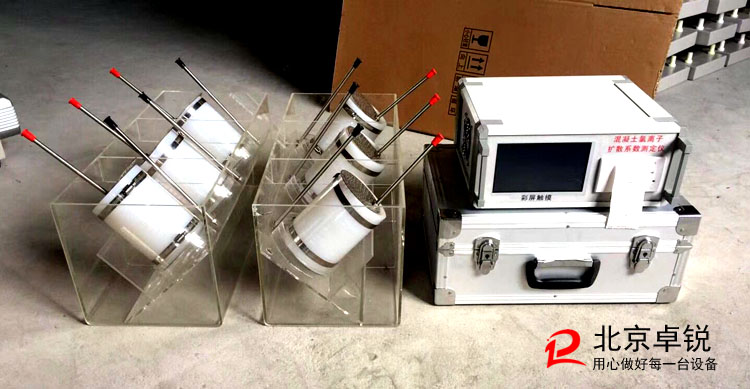

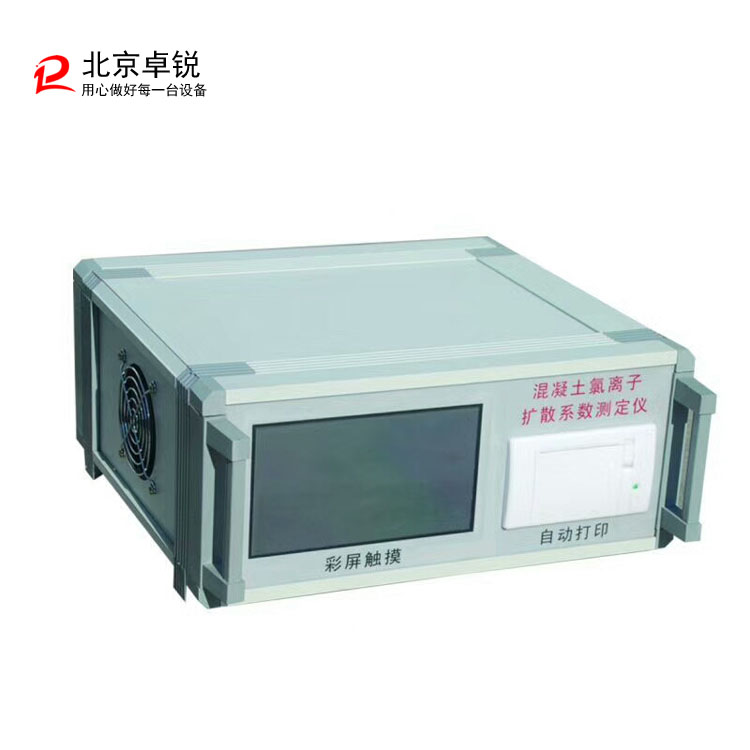

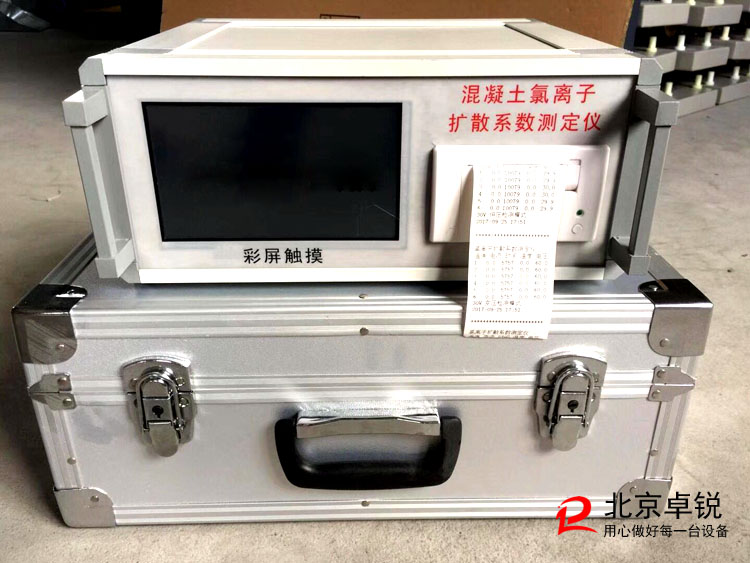

RCM-6型氯離子擴散系數測定儀
RCM-6型氯離子擴散系數測定儀普通混凝土長期性能和耐久性能試驗方法
18513498889 / 400-886-3817
RCM-6型氯離子擴散系數測定儀普通混凝土長期性能和耐久性能試驗方法
RCM-6型氯離子擴散系數測定儀
用途概述
本儀器采用國內外流行的一機多用工作模式,既可以做符合《普通混凝土長期性能和耐久性能試驗方法》(GBT 50082-2009)的RCM法,也可以做符合《公路工程混凝土結構防腐蝕技術規范》(JTGT B07-01-2006)的RCM法實驗,從而快速評價混凝土抵抗氯離子滲透的能力,為氯離子侵蝕環境中的混凝土結構耐久性設計以及使用壽命的評估與預測提供基本參數,為高性能混凝土的配合比設計和混凝土結構質量檢驗評定的依據。
試驗適用于骨料最大粒徑不大于25mm(一般不宜大于20mm)的實驗制作或者從實體中取芯的混凝土試件。試件數據可作為氯離子侵蝕環境耐久混凝土的配合比設計和混凝土結構質量檢驗評定的依據。
主要技術參數
測試通道:6通道、9通道、 12通道可選
輸出電范圍:0~400 mA
輸出電流精度:±0.1mA
溫度準確度:±0.2℃
輸出電壓:直流 0~60V 可調(±0.1V),推出12位自適應式穩壓技術
輸入電源電壓:AC220V±10 50Hz
內核:32位嵌入式ARM內核
液晶:6.4寸EPSON工業觸摸顯示屏
調壓模式:自適應式調壓模式
產品特點
1.32位嵌入式ARM內核,高速的處理性能。
2.采用6.4寸EPSON工業觸摸顯示屏,LED背光,顯示清晰,內容豐富,智能化操作簡便快捷。
3.16位高速ADC檢測精準,檢測線性誤差達到100PPM級。
4.16通道12位進口DAC,每通道電壓隔離單獨0~60V調壓,實時自適應式調壓模式。
5.短路自動保護設計,避免短路造成儀器損傷,每通道都有獨立的電子開關,智能節能,并且最大限度的延長了儀器的使用壽命
6.各通道分別設有獨立斷點保護功能,意外斷電時保護現場,恢復供電時可以選擇從斷點繼續運行,最大程序上保障了實驗的準確性
7.具備實時顯示、打印和分析計算功能,下位機大屏幕液晶實時顯示數據,可脫離電腦及上位機直接使用,試驗完畢輸入?yún)?shù)即自動計算試驗結果。
8標準RS232串口通訊,連接全自動上位機軟件,實時監控過程數據,上位機可計算最終結果,輸出試驗報告,進行打印分析及存檔
9.進口材料制作夾具,測量精度高,使用靈巧方便
10.每次可同時測試兩組(6塊)、三組(9塊)、四組(12塊)混凝土試塊
11.附新款智能型一體式真空飽水機
實驗方法
1. 將混凝土切割成直徑為100mm、厚度為50±2 mm的圓柱試樣;
2.將試樣在超聲浴中清洗或進行飽水(視所遵循規范而定);
3.將清洗或飽水后的試樣安裝在試樣夾具上,注入測試溶液,連接測試主機;
4.打開NJ-RCM氯離子擴散系數測定儀主機進行電遷移實驗;
5.將電遷移后的試樣沿軸向劈開,在劈開的表面上噴涂硝酸銀溶液,確定擴散深度;
6.將所需數據輸入主機,主機自動計算該通道的擴散系數
