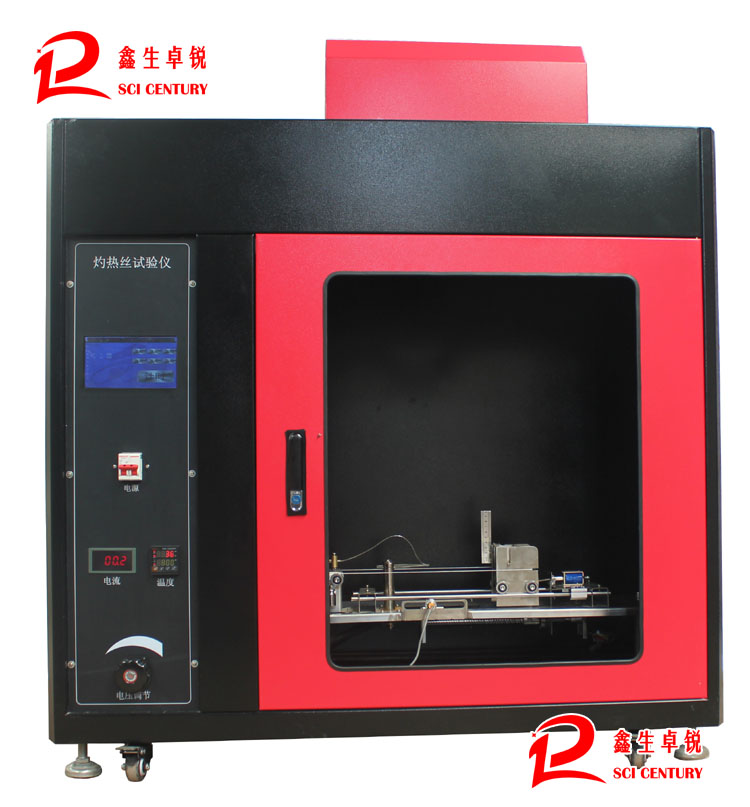

ZR-1阻燃性能測試臺——ZRS-2型觸摸屏款灼熱絲試驗儀

一、使用范圍

    灼熱絲試驗儀將規定材質(Ni80/Cr20)和形狀的電熱絲 （Φ4 mm的鎳鉻絲）用大電流加熱至試驗溫度 ( 550 ℃ ～ 960 ℃ 1mi后，以規定壓力 (0.95±0.1N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可燃性指數 (GWFI),也適用于絕緣材料、工程塑料或其它固體可燃材料行業 。

二、產品功能特點

1.采用單片機微電腦+觸摸屏控制、精度好的溫度表獨立式的電控系統，解決PLC系統數模實際轉換精度達不到的同時，又提高抗干擾能力。采用微電腦控制更精確。

2.開始、計時、排風、照明、加熱均在觸摸屏上實現；一組試驗結束后設備自動跳出保存，僅需編輯保存名稱即可；所有保存的數據均可在歷史數據里查詢

3.七寸彩觸摸屏

4.智能化7mm限位調整

5.夾具適應各種形狀尺寸試樣

6.X、Z方向自由移動，方便客戶進行試樣定位

7.采用一鍵式操作，試驗過程中一個按鍵完成整個試驗過程，無需在復雜的按鈕間切換

8.試樣小車采用全封閉結構，不會翻車

9.配備火焰高度尺，方便觀察火焰的高度

10.超溫保護

三、主要技術參數

1.灼熱絲溫度： 500~1000℃±2℃連續可調

2.2.灼熱時間：   0-999.9s±0.1s可調 (一般選擇為30s)

3.起燃時間：   0-999.9s±0.1s，自動記錄，手動暫停

4.熄滅時間：   0-999.9s±0.1s，自動記錄，手動暫停

5.熱 電 偶：Φ1mm進口鎧裝（K型）熱電偶

6.灼 熱 絲：Φ4 mm的鎳鉻絲

7.燙入深度：7mm±0.5mm

8.樣品壓力：0.95±0.1N

9.試驗速度：14mm/s 。

10.采用紅線光電停止開關,使限位更加精準.

11.可控硅控制調溫系統，使溫度調節更準確。

12.時間、溫度數字顯示，觀察記錄方便

13.試驗背景：黑背景，背景照度≤20Lux。

14.試驗過程：試驗程序自動控制，獨立抽風

15.燃燒試驗區容積：：＞0.5 立方，長*寬*高約900mm×590mm×1050mm, （可根據客戶要求定做不銹鋼機箱、0.75 立方或 1 立方 ）

16.外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

四、隨貨清單

說明書 份 1

燃燒箱 臺 1

接物盤 件 1

松木板 份 1

合格證 份 1

砝碼（0.5N） 個 2

不銹鋼量規 個 1

排煙管 根 1

電源線 根 1

保險絲 個 1

四、設計標準

GB/T5169.10-2017      GB4706.1

五、適用標準

IEC60695  UL746A  IEC829   DIN695   VDE0471

摘自：北京鑫生卓銳科技有限公司技術服務部。
