電線電纜煙密度實驗室GB/T 17651.1~2、IEC61034

產品介紹

國家線纜行業大力發展低煙無鹵線纜和材料，此類產品都要求測量線纜的煙密度；煙密度測量的主要原理是在特定的空間內，線纜或材料在特定的燃燒或輻射條件下產生煙霧，光束穿過煙霧后會產生衰減，測量光束的透光率并計算得出比光密度和煙密度。

泰思泰克電線電纜煙密度測試儀符合GB/T17651.1~2-1998、IEC61034-1~2：1997《電纜和光纜在特定條件下燃燒的煙密度測定》是用于測量用來傳輸電能或信號的所有絕緣金屬導體電纜或光纜在特定條件下被水平燃燒時釋出的煙的透過率的測試裝置。（IEC61034 要求煙箱尺寸為3m）。

標準

? GB/T 17651.1~2

? IEC61034

BS 6853

結構特點

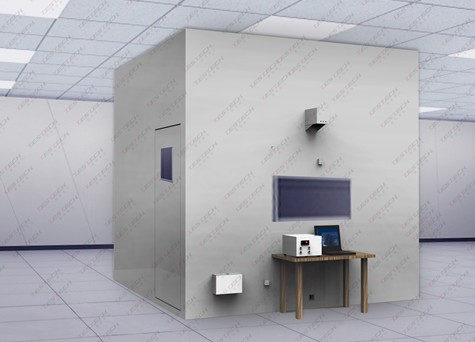

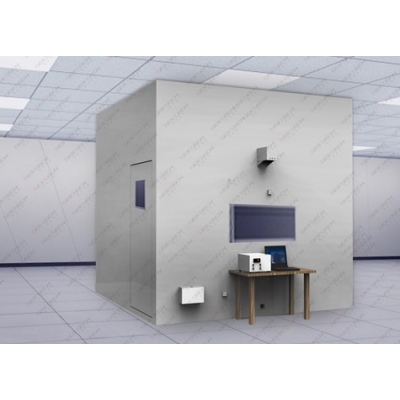

1、箱體由長、寬、高為3000mm±30mm的立方外殼構成，箱體內部材料：SUS 304不銹鋼，填充硅酸鈣防火材料，外部為鐵質材料，噴塑處理；

2、內部所有工裝均由不銹鋼制作；美觀耐腐蝕；

3、通氣孔總面積 50cm2±10cm2, 試驗期間一直打開；擋板高度1000mm;

4、按標準要求配備電線電纜試驗架和掛重砝碼。

5、 測試箱的門自帶玻璃觀察窗在相對的兩面，安裝有密封透明的窗戶 (最小 100mmx100mm)，可傳送水平光學測量系統的光線。距地面2150mm±100mm高；

6、 光電管和光源被安置在兩堵墻各自窗戶的中心位置，無身體接觸

煙密度測試系統

1、光源：含潔凈水晶燈泡和鎢絲的鹵素?zé)?2900K色溫；功率100W，DC12V、標稱光通量 2000lm~3000lm;

2、煙密度測試光密度測定范圍0%~100%；

3、支持系統用來在外墻上安裝煙密度-用光源和進口高分辨率的光電管接收器

4、實驗室配有門及窗密封結構；

5、光源配備標準功率是100W，標準電壓是 DC 12V；

6、光路校準系統：0~100%點校準

燃燒源：

1、乙醇 90%±1%；甲醇4%±1%；水6%±1%；

2、酒精燃燒盒：

3、酒精燃燒盒距地面100mm±10mm;

控制系統：

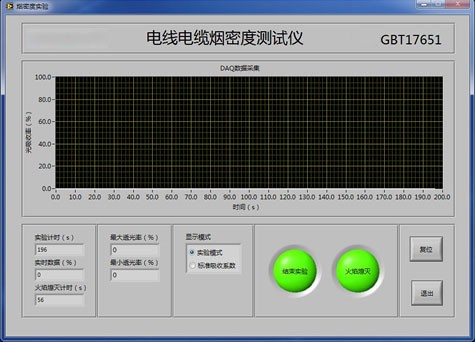

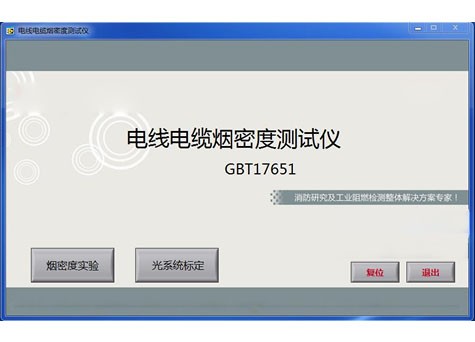

1、計算機控制系統，Labview-用試驗軟件；控制界面人工智能化；界面舒適感好；

2、電源穩壓器 精度±0.01V；

3、系統自動點火，自動計時；

4、實驗數據自動存儲，可自由查詢；

5、計時提醒功能。

電線電纜煙密度實驗室GB/T 17651.1~2、IEC61034相關產品名稱：煙密度測試儀,塑料煙密度測試儀,NBS煙密度測試儀,FTT煙密度測試儀
