北京時代TT140型超聲波測厚儀
超聲波測厚儀根據超聲波脈沖反射原理來進行厚度測量的,當探頭發射的超聲波脈沖通過被測物體到達材料分界面時,脈沖被反射回探頭,通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
18513498889 / 400-886-3817
超聲波測厚儀根據超聲波脈沖反射原理來進行厚度測量的,當探頭發射的超聲波脈沖通過被測物體到達材料分界面時,脈沖被反射回探頭,通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

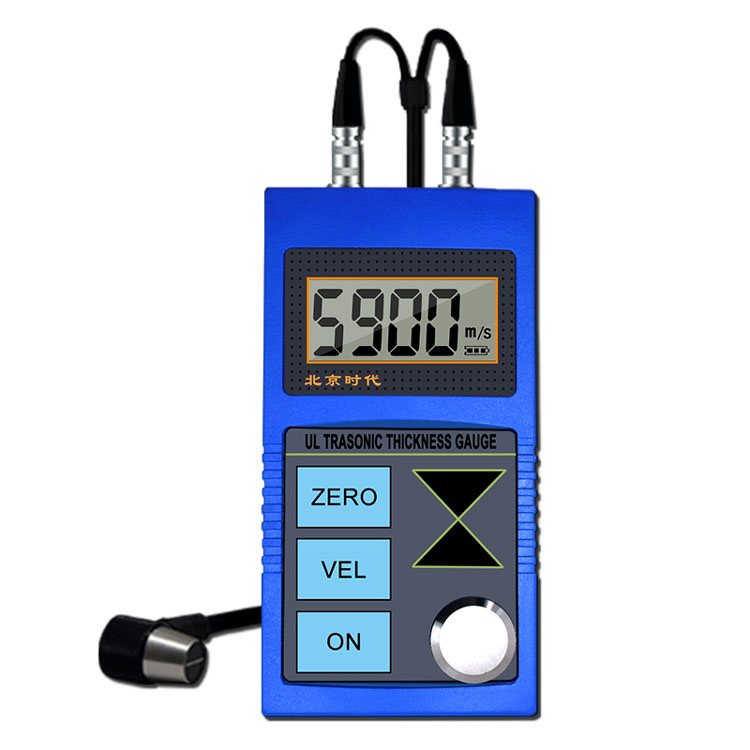

TT140超聲波測厚儀
一、超聲波測厚儀——原理:
超聲波測厚儀根據超聲波脈沖反射原理來進行厚度測量的,當探頭發射的超聲波脈沖通過被測物體到達材料分界面時,脈沖被反射回探頭,通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
時代超聲波測量厚儀系列是集當代科技電子技術和測量技術于一體的無損檢測儀器,采用微電腦對數據時行分析、處理、顯示,采用高度優化的測量電路,具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量??梢詫Ω鞣N板材和加工零件作精確測量,廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。可測量超聲波良導體材料厚度,如金屬類、塑料類、陶瓷類、玻璃類。
二、功能特點:
●自動校對零點,可對系統誤差進行修正;
●采用上、下調節鍵可對聲速、厚度進行快速調整,可快速查詢厚度存儲單元及存儲內容;
●耦合狀態提示:提供耦合標志,通過觀察其穩定狀態可知耦合是否正常;
●可存儲100個厚度值,關機后數據不丟失,為高空及野外工作帶來方便;
●測聲速功能,根據被測材料厚度直接測出其聲速,避免了查表或換算的麻煩;
●可存儲五種不同材料的聲速;
●低電壓提示,提醒您及時更換電池;
●自動關機:定時自動關機會幫您斷電,延長了電池使用時間,用戶無須手動關機;
三、技術參數:
測量范圍 | 0.8~300.0mm(鋼、由探頭確定) |
顯示分辨率 | 0.01mm |
聲速范圍 | 1000-9999m/s |
工件表面溫度 | -10~+60℃ |
顯 示 | 4位LCD |
測量精度 | ±(1%H+0.1)mm H為被測物實際厚度 |
管材測量下限 | Ф20mm×3.0mm Ф15mm×2.0mm(鋼、由探頭確定) |
探頭規格 | Ф10mm |
校 準 | 4.0mm(鋼) |
電 源 | AA型堿性1.5V電池(2節) |
操作時間 | 連續操作可達250小時 |
外形尺寸 | 127mm×65mm×27mm |
重 量 | 230g(含電池) |
四、基本配置:
手提箱 | 1個 |
主機 | 1臺 |
探頭 | 5P¢10探頭1支 |
電池 | AA型堿性電池2節 |
耦合劑 | 1瓶 |
隨機文件 | 1套 |
五、可選附件:
探頭型號 | 特性 | 測量范圍(鋼) | 直徑 | 頻率 | 可配備型號 | 接觸溫度 |
5P¢10/90 | 通用探頭 | 1.2—225mm | 10mm | 5MHz | TT100,TT100A TT110/TT120 TT130 | -10—+60 |
5P¢10 | ||||||
7P¢6 | 小管徑 | 0.75—60mm | 7mm | 7MHz | ||
SZ2.5P | 高穿透 | 3.0—300mm | 12mm | 2.5MHz | ||
ZW5P | 高溫 | 5.0—80mm | 12mm | 5MHz | TT120 | -10—+300 |
