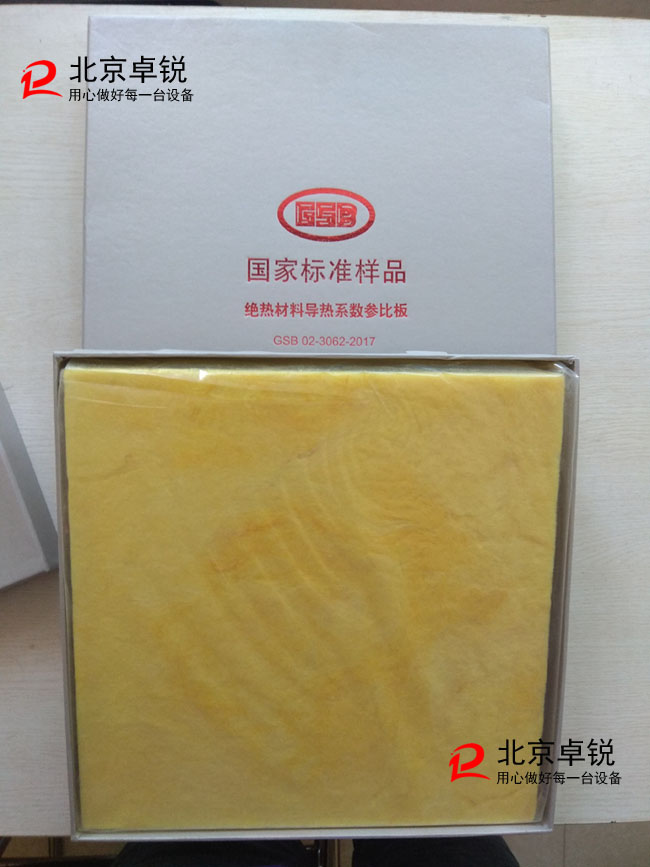

絕熱材料導(dǎo)熱系數(shù)參比板（導(dǎo)熱儀校準(zhǔn)-用）使用說(shuō)明

中國(guó)建筑材料工業(yè)標(biāo)準(zhǔn)樣品研究絕熱材料導(dǎo)熱系數(shù)參比板標(biāo)準(zhǔn)板GSB 02-3062-2022

絕熱材料導(dǎo)熱系數(shù)參比板用途：主要用于導(dǎo)熱系數(shù)測(cè)定儀的定標(biāo)使用，是導(dǎo)熱系數(shù)測(cè)定儀在計(jì)量認(rèn)證中配置的標(biāo)準(zhǔn)樣品。

規(guī) 格：300mm×300mm 厚度25-27mm

制造商：中國(guó)建筑材料工業(yè)技術(shù)監(jiān)督研究中心-標(biāo)準(zhǔn)樣品研究所

總銷(xiāo)售：北京鑫生卓銳科技有限公司

備 注：有證書(shū)以及防偽標(biāo)示

用途：導(dǎo)熱測(cè)定儀標(biāo)準(zhǔn)板校準(zhǔn)用

有效期：2021年11月

絕熱材料導(dǎo)熱系數(shù)參比板（導(dǎo)熱儀校準(zhǔn)-用）使用說(shuō)明

1．原材料

特種工藝改性樹(shù)脂粘合中堿特種玻璃纖維。

2．標(biāo)準(zhǔn)樣品制備方法

本參比板采用中堿玻璃,通過(guò)離心噴嘴工藝制成5～7μm的纖維,用特制改性酚醛樹(shù)脂處理,在生產(chǎn)流水線上加壓﹑固化﹑成型﹑切割﹑研磨后,按密度厚度嚴(yán)格篩選制成符合技術(shù)要求的的參比板。經(jīng)過(guò)6個(gè)實(shí)驗(yàn)室6臺(tái)不同儀器定值,在－10～50℃溫度范圍內(nèi)測(cè)定多個(gè)工作點(diǎn),經(jīng)過(guò)數(shù)理統(tǒng)計(jì)確定導(dǎo)熱系數(shù)與溫度的方程式。

3．標(biāo)準(zhǔn)樣品的測(cè)定方法

   按GB10294-2008絕熱材料穩(wěn)態(tài)熱阻及有關(guān)特性的測(cè)定 防護(hù)熱板法進(jìn)行測(cè)定。

4．用途 絕熱材料導(dǎo)熱系數(shù)參比板（導(dǎo)熱儀校準(zhǔn)用）使用說(shuō)明

本標(biāo)準(zhǔn)參比板用于標(biāo)定測(cè)絕熱材料導(dǎo)熱系數(shù)用的防護(hù)熱板裝置和熱流計(jì)裝置，亦可用于直接比較法，確定類(lèi)似絕熱材料的導(dǎo)熱系數(shù)。

5．使用說(shuō)明 絕熱材料導(dǎo)熱系數(shù)參比板（導(dǎo)熱儀校準(zhǔn)用）使用說(shuō)明

⑴參比板應(yīng)存放在室溫干燥處，應(yīng)防止損傷和曝曬。

⑵使用前應(yīng)在70℃～100℃干燥箱內(nèi)干燥48小時(shí)以上,參比板質(zhì)量恒定后才能使用。

⑶裝置施加在參比板的壓力一般不大于2.5KPa范圍內(nèi)。

⑷使用時(shí)，參比板的冷面和熱面溫度差應(yīng)控制在20k-50k。

⑸參考材料試樣的厚度不可以通過(guò)切薄來(lái)適應(yīng)儀器的要求，但是把大試樣切割成小試樣是可行的。但是，每塊小試樣的密度必須要嚴(yán)格的強(qiáng)制控制在110kg/m3到130kg/m3范圍內(nèi)。
