聚氨酯硬質(zhì)泡沫塑料吸水率指標(biāo)的檢測方法的可行性
測定硬質(zhì)泡沫塑料吸水率的試驗設(shè)備技術(shù)領(lǐng)域,尤其是涉及一種硬質(zhì)泡沫吸水率測定儀。其特點是包括實驗桌,所述的實驗桌的桌面上設(shè)置有用于測量硬質(zhì)泡沫塑料質(zhì)量的天平,天平兩端分別設(shè)置有用于測量硬質(zhì)泡沫塑料泡孔直徑的顯微鏡和試樣-用切片器,所述的天平底部設(shè)置有穿過桌面延伸至桌面下部的吊鉤,吊鉤上懸掛有試樣裝載-用網(wǎng)籠,試樣裝載-用網(wǎng)籠懸浮于實驗桌下部的測試樣品水箱內(nèi)。其操作簡單,精度高,設(shè)備集中,提高了人工效率,同時節(jié)約設(shè)備成本、減小占地面積;切片器設(shè)置有切片厚度調(diào)節(jié)器,可精確到0.1mm,切片器精度高、切片均勻,切面平整光滑,使實驗結(jié)果更加精確。
通過對聚氨酯硬質(zhì)泡沫塑料吸水率指標(biāo)的檢測方法的探討,通過對大量不同發(fā)泡體系、工藝及用途泡沫的檢測數(shù)據(jù)分析,找到了一種簡單易行的檢測方法,可用于科研生產(chǎn)的在線快速檢測;與國標(biāo)GB/T 8810-2005方法比較,證明其具有可行性.
硬質(zhì)泡沫塑料吸水率測定儀
一、產(chǎn)品概述
北京鑫生卓銳科技有限公司、天津循煜科技有限公司供應(yīng)的硬質(zhì)泡沫吸水率測定儀是根據(jù)國家標(biāo)準(zhǔn) GB8810-2005《硬質(zhì)泡沫塑料吸水率檢測》設(shè)計制造。具有使用簡單、精確度高等特點,可被廣泛使用于生產(chǎn)、科研的硬質(zhì)泡沫塑料吸水率測試。
試驗意義
硬質(zhì)泡沫塑料(又稱為硬質(zhì)聚氨酯泡沫塑料)是一種具有封閉孔結(jié)構(gòu)的低密度微孔泡沫材料,其導(dǎo)熱系數(shù)小,具有良好的隔熱性能,廣泛運用于家電、石化、冷藏及建筑等行業(yè)。與很多材料相比,硬質(zhì)泡沫塑料的吸水率較低,尤其在低溫狀態(tài)下,其吸水率會相對提高,時間一久,吸水量增多,泡沫的絕緣性能下降,保溫隔熱效果也將大打折扣。因此,在家電建筑等行業(yè)對硬質(zhì)泡沫塑料吸水率的指標(biāo)界定都非常重視,屬于必測項目。
二、技術(shù)參數(shù)
1、稱量范圍:5000g 測量精度:0.1g;
2、網(wǎng)籠尺寸:Φ200*250mm;
3、電壓:200V;
4、切片厚度 0.1-0.4mm 可調(diào);
5、泡孔φ測試儀:最小計算孔徑:0.1mm;
6、玻璃載片:粘結(jié)活頁狀,標(biāo)準(zhǔn)刻度30mm。
三、系統(tǒng)組成
硬質(zhì)泡沫塑料吸水率測試系統(tǒng)是由:硬質(zhì)泡沫塑料吸水率測試計算軟件、試樣裝載-用網(wǎng)籠、測試樣品水箱、硬質(zhì)泡沫塑料質(zhì)量測量儀、試樣-用切片器、玻璃載片、量杯、實驗桌等幾大部分組成。
四、測試方法
1、被測物尺寸:長度 150mm、寬度 150mm、厚度 75mm;休積不小于 500cm3;
2、環(huán)境溫度:23±2℃ 環(huán)境濕度:50±5﹪
3、泡水液:蒸餾后至少放置 48 小時的蒸餾水;
4、將硬質(zhì)泡沫切割成長150mm,寬150 mm,厚75mm 的正方形被測物。
5、將試樣放于天平上,稱量干燥后的試樣重量(m1),準(zhǔn)確至 0.1g,并記錄。
6、懸掛網(wǎng)籠浸入蒸餾水中,除去懸掛網(wǎng)籠表層氣泡,掛于天平的下稱鉤上,稱其表現(xiàn)重量(m2),準(zhǔn)確至 0.1g,并記錄下來,記住后將懸掛網(wǎng)籠取下。
7、將懸掛網(wǎng)籠兩邊套筒上的兩個固定螺釘分別擰松,再將試樣安放圓盤上并居中;將壓棒下調(diào)壓住試樣,壓棒兩端緊扣試樣,并旋緊兩邊套筒上的兩個固定螺釘。
8、將安裝好試樣的懸掛網(wǎng)籠重新浸入蒸餾水中,用軟毛刷跟攪拌除去懸掛網(wǎng)籠和硬質(zhì)泡沫表層氣泡。
9、浸泡 96 小時后,將盛有試樣的懸掛網(wǎng)籠掛于天平下稱鉤上,稱量其表現(xiàn)質(zhì)量(m3),準(zhǔn)確至0.1g,并記住下來 。
10、根據(jù)標(biāo)準(zhǔn)公式進(jìn)行計算吸水率。
五、符合標(biāo)準(zhǔn)

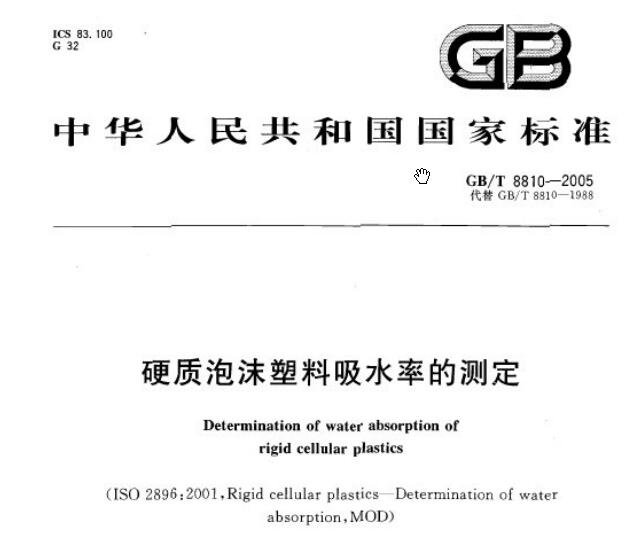

GB/T8810-2005硬質(zhì)泡沫塑料吸水率的測定
GB/T2918-1998 塑料試樣狀態(tài)調(diào)節(jié)和試驗的標(biāo)準(zhǔn)環(huán)境
GB/T 6342-1996 泡沫塑料不橡膠 線性尺寸的測定
