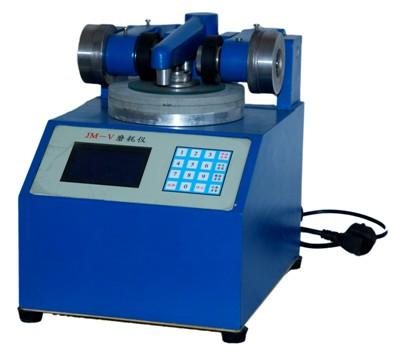

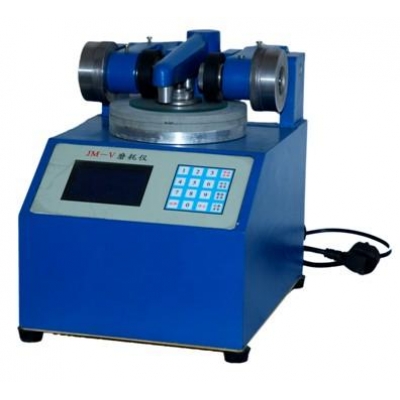

JM-V型磨耗儀

（JM-V磨耗儀）漆膜耐磨性能測試 甲板 地板 道路漆 油漆 塑料

一、概述：

JM-V型磨耗儀是參照GB/T1768-2006漆膜耐磨性能測試參數制造的，同時盡可能的兼顧了GB/T17657對木材耐磨性能的測試參數，提供了多用途的耐磨性能測試手段。它適用于實驗室測試各種涂料的耐磨性能，如甲板漆、地板漆、道路漆等；也可用于紙張、塑料、紡織品、裝飾板等的耐磨性能。儀器采用步進電機驅動，可編程控制，由液晶屏顯示儀器工作參數和進行狀態。操作簡單，性能可靠，使用靈活方便。

如用戶定貨時對砂輪轉速有特殊要求，也可通過修改編程參數予以滿足。對于不同被測試樣要求，亦可采用不同材料的砂輪。

本儀器還適用于GB/T15036.2、GB/T15102、GB/T18102、GB/T4893.8、ISO7784.2標準。

二、主要原理：

磨耗儀是將二個相距規定距離的磨耗砂輪與安裝在水平轉盤上的試件樣板相接觸，并使二砂輪的中心軸線與轉盤的中心軸線不處于同一平面內。當轉盤旋轉時，左側一個磨耗砂輪產生由外側向樣板表面中心的摩擦，而右側一個磨耗砂輪產生由樣板表面 中心向外側的摩擦。當轉盤連續旋轉時，在樣板表面就形成了一系列呈網型相交的圓環摩擦痕跡。采用這種磨耗布置方式，使樣板表面各個方向都受到磨擦避免了一個方向往復運動的磨耗儀磨擦有明顯的方向性缺陷，使磨耗評價更具客觀性。

JM-V型磨耗儀采用步進電機驅動，避免了電網電壓波動造成的轉速變化，極大地提高了儀器工作轉速的穩定性，是磨耗儀評價更具可比性。

三、主要技術參數：

1、步進電機參數：                  2.5A  21kgcm

2、轉盤轉速：                      60/70±2/min

3、砂輪標準工作尺寸：              Φ51.4×12.7mm

4、荷重砝碼實際重量：              漆膜250/500/750/木材250g

5、荷重砝碼標示重量：              漆膜500/750/1000/木材500g

   （砝碼標示重量為施加于試件表面的重量

砝碼表示重量=砝碼實際重量+加壓套重量250g）

6、砂輪平衡砝碼：                  漆膜1/2/5/10/20g/木材1/2/5g

7、外形尺寸：                      220×280×254 （長×寬×高）

8、主機重量：                      13kg
