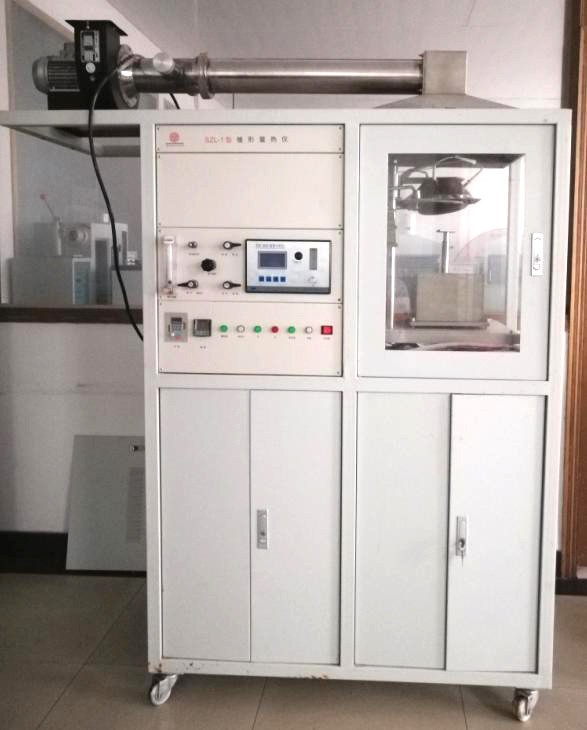

ZR-SZL-1型錐形量熱儀

本設備執行 GB/T16172-2007 的要求；規定采用外部點火器，試樣在定位受到可控制等級的熱輻射時，測定熱釋放速率的方法；熱釋放速率的測量是通過燃燒產物氣流中氧氣濃度計算出的氧消耗量和燃燒產物的流量來確定的，同時也對試樣引燃（持續有焰燃燒少于 1S 的燃燒現象）時間進行了測量；當試樣暴露于錐形加熱器的熱源時，錐形量熱儀可測量的熱釋放率、生煙率、點火時間、氧氣消耗狀況、質量損失率；

技術參數：

1、電源電壓：AC220V±10% 50HZ；

2、功率：≤5.5KW；

3、排氣系統由離心風機、集煙罩、風機的進氣和排煙管道以及孔板流量計組成， 排氣系統流量≤0.024 m3/s；

4、氣體取樣裝置由取樣泵、煙塵過濾器、除溫冷阱、排空的旁路系統、水分過濾器組成；

5、點火電路采用 10kV 火花塞，火花塞的火花隙為（3.0±0.5）mm；

6、氧氣分析儀測量濃度范圍：0-25%，重復性:＜1%;零點漂移:≤0.5%/月;量程漂移:≤0.5%/月;線性偏差:＜1%；響應時間:T90≤3 秒，30min 內噪聲漂移不超過100×10-6，數據采集輸出的分辨率優于 100×10-6；

7、計算機操作控制，RS232 通訊接口；

8、天平稱精度：≤±0.1g，量程≤500g，30min 內漂移不超過 1g；

9、錐形加熱器功率：5KW,并配有 3 根 K 值熱電偶；

11、點火計時器：應能夠分段計時，分辨率為 1s，計時誤差＜1s/h；

12、熱流計：量程為（100±10）kW/m2,精度應為±3%，重復性為±0.5%以內；

13、熱輸出熱量：0-120KW/m2；

14、標定燃燒器：燃燒器的開孔面積（500±100）mm2方形，開孔上覆有金屬絲網以使燃氣擴散；

15、樣品盒最大放置量：100mm*100mm*50mm；

16、排氣流量：0.012m3/s~0.035 m3/s(可調)；

17、計時值分辨率：1s 誤差小于 1s/n；

18、磁氧氣分析儀分析范圍為 0—25%；

19、稱重設備：精度好耐熱電子天平，稱量 500g,分辨率 0.01g；

20、試驗測試控制系統由溫度采樣控制系統、熱輻射測試儀、信號采集系統、電腦系統、配以設計合理的測試及采樣電路。用戶可較方便地實現參數的設置, 測試數據由電腦自動運算和處理，可存儲及打印成表格（曲線圖）；

21、可自動按預設的溫度曲線程式控制，自行紀錄溫升數據，可顯示加溫曲線。
