ZR-PZF-1型鋪地材料輻射熱通量試驗裝置

鋪地材料輻射熱通量試驗裝置符合 GB/T 11785-2005《鋪地材料的燃燒性能測定 輻射熱源法》的要求研發并生產的檢測設備。對輻射熱通量和對流熱通量、試件上火焰?zhèn)鞑プ钸h(yuǎn)距離處所對應的輻射通量、火焰熄滅外的輻射能量、輻射通量對應的曲線、持續有焰燃燒的火焰、試件長度方向傳播的距離；試驗時，將鋪地材料水平放置在燃燒箱體中并暴露于傾斜的熱輻射場中的鋪地材料，評估其火焰?zhèn)鞑ツ芰Α?/span>適用于測量并評定各種鋪地材料，如：紡織地毯、地面保溫材料、軟木板、木板、橡膠板和塑料地板及地板噴涂料。

鋪地材料輻射熱通量試驗裝置用小火焰點燃水平放置并暴露于傾斜的熱輻射場中的鋪地材料進行測試。適用于各種鋪地材料。如：紡織地毯、軟木板、木板、橡膠板和塑料地板及地板噴涂材料。該裝置可以反應鋪地材料包括使用的基材的燃燒性能，背襯材料、底層材料或者鋪地材料其他方面的改變都可能影響試驗結果，其用于測試和描述在試驗室控制條件下，鋪地材料對火成對熱反應的燃燒特性。

符合標準：

GB/T11785-2010《鋪地材料燃燒的性能測定-輻射熱源法》

ISO9239-1：2002《鋪地材料燃燒性能 第一部分：用輻射熱源法測定燃燒性能》。

主要參數：

1.最大使用功率：5KW；

2.計時精度：<1s/h；

3.熱通量計測量范圍：（0-15）Kw/m2；

4.熱通量計準確度：±0.2Kw/m2；

5.熱通量計精度：<±3%；

6.熱輻射高溫計量程：400-600℃，精度為±0.5℃；

7.黑體溫度誤差：±5℃；

8.排煙速度：(2.5±0.2)m/s；

9.排煙能力：（39-85）m3/min；

10.多孔耐火材料輻射板尺寸：300mm×450mm，能耐約900℃高溫；

11.熱電偶：直徑為3.2mm的K型不銹鋼鎧裝熱電偶；

12.燃燒噴燈：外徑￠10mm內徑￠6mm,噴燈管上打35個￠0.7mm孔；

13.火焰高度：60～120mm可調；

14.點火系統：高壓電子點火；

15.強力排風系統：本機裝有強力排風扇，當試驗完成后，啟動排風扇系統將廢氣排出室外。

設備結構：

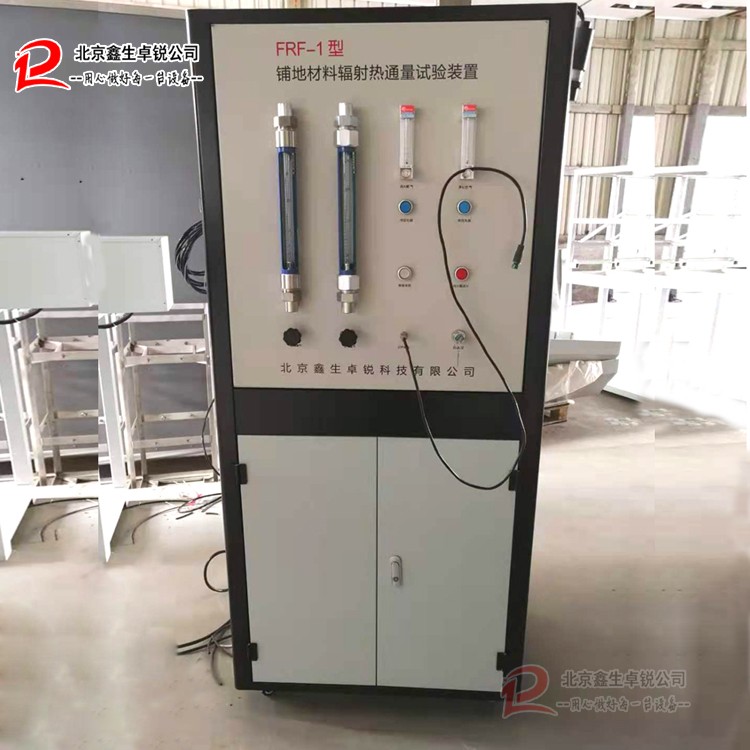

本機器結構由燃燒箱、控制箱兩部份組成。

1.燃燒箱尺寸：L1420*W1200*H2300（mm）

2.控制箱/燃燒箱材質：采用優質不鋼板，數控機床加工成型，圓弧造型美觀大方。

3.噴燈：由我公司自制，304不銹鋼材料，完全符合GB/T11785標準要求。

4.其它機械零件材質采用優質不銹鋼或A3料加厚電鍍，防腐防銹。

控制系統：

1.采用電腦觸摸屏雙控：觸摸屏上控制操作，也可以在電腦上操控，操作方式可輕松切換；一臺設備可同時幾臺電腦操作，可幾臺電腦同時在線，可實現局域網共享；（用戶自備電腦（win7/10操作系統都可以）、打印機；上位機軟件、路由器、網線我們會隨設備發出）；

2.含透光率測量軟件一套，可輸出曲線和報表。

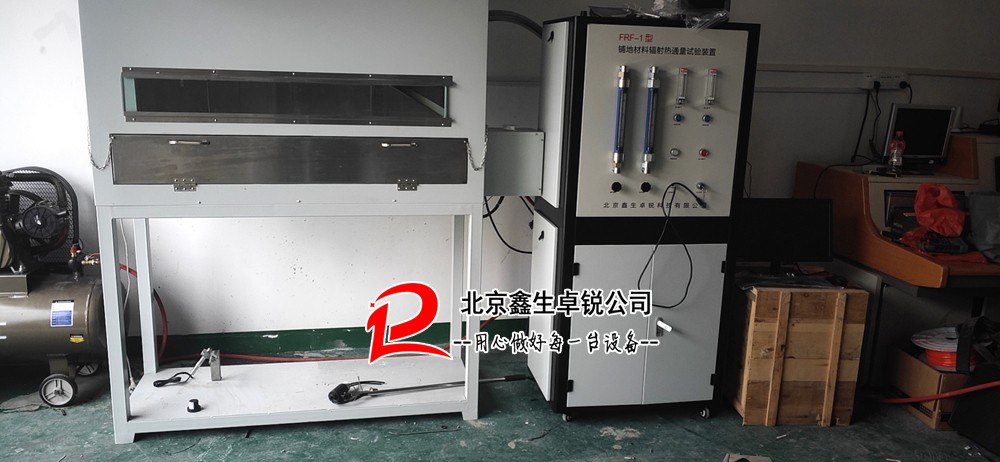

下圖為升級款，可以觸摸屏+微機雙控制
