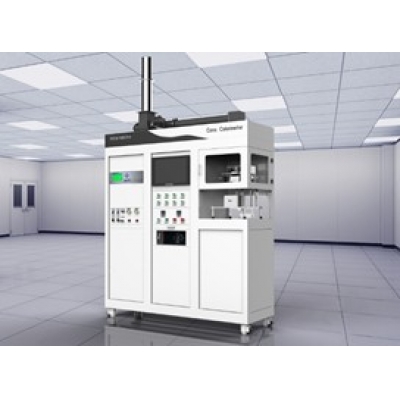

錐形量熱儀 GB/T 16172-2007、 ISO5660、ASTM E1354

GBT16172

產品介紹 相關介紹

產品介紹

熱釋放是評定材料和產品火災特性時的核心測量參數。錐形量熱儀可滿足所有現存標準（包括ISO 5660, ASTM E 1354, ASTM E 1474, ASTM E 1740, ASTM F 1550, ASTM D 6113, NFPA 264,

CAN ULC 135 和 BS 476 第15部分），也可以部件形式購買，這樣實驗室如果需要特定測試，如熱釋放、質量損失、煙霧生成等，可以先買所需部件，之后再逐漸補充其它儀器到同一試驗箱，成為完整規格儀器。這個靈活特性是該錐形量熱儀諸多優點中的一個。

錐形量熱儀的測試理論是基于純?nèi)紵防锱c燃燒的氧氣量成正比，每燃燒1KG氧氣將會產生13.1 MJ/kg的燃氣， 測試氣體的熱排放，點火時間，氧氣消耗率，CO, CO2生成率，燃氣的氣流都將會被測量。

型號：ZR-GBT16172

標準

? ISO 5660:  對火反應的測試-熱釋放率，煙產生率和質量損失率

? ASTM E 1354: 材料的熱和可視煙釋放率的標準試驗法

? BS 476 Pt.15:建筑材料和建筑結構測試 ： –  測試產品熱釋放率的方法

? GB/T 16172-2007建筑材料熱釋放速率試驗方法

? NFPA 264,

一、結構特點

1.1、 19英寸標準機柜一體化設計，美觀大方，易于操作

1.2、錐形加熱器-在截短的圓錐內，230V，5000W，熱量輸出為0~120 kW/m2

1.3、 19” 觸摸屏的電腦控制整個測試過程

1.4、自動點火系統，自動測量燃燒時間

1.5、 3個K類熱電偶和3期PID溫度控制器對溫度進行調控

1.6、 自動分裂閘板-在測試前保護樣品區域，保證初期質量測量穩定，操作員可以有額外時間在測試開始前進行系統檢測。對于易燃的樣品，如果沒有開合關閉機制，很容易燃燒過早。這個額外時間對操作員非常重要

1.7、 樣品支架-樣品大小100mm x 100mm，厚度不超過 50mm；

二、點火系統

2.1、 10kV 火花點火器，裝有安全停火裝置。點火器通過連接到關閉機制的杠桿進行自動定位

2.2、系統自動點火；自動計時；自動斷氣熄火；

三、排氣系統

3.1、由軸流風機、不銹鋼排煙管、擴散板、集煙罩、排氣管、孔板流量計及溫度計組成；

3.2、 不銹鋼制作，延長壽命。包括罩子，氣體樣品取樣針，排風扇

四、氣體取樣系統

4.1、 包括環形取樣器、吸氣泵，微粒過濾器、冷阱、排氣閥、水分過濾器及CO2過濾器

4.2、三級過濾器；過濾精度0.5um

4.3、冷凍冷阱; 壓縮機空調制冷系統；控制溫度0~5℃

4.4、取樣器有12個小孔與氣流方向相反；內裝煙塵過濾器；距集煙罩685mm處；

五、測量系統

5.1、順磁氧分析器，量程0-25%之間;進口英國仕富梅氧傳感器；線性響應；

5.2、 用激光系統測量煙密度，

5.3、通過精度好承重傳感器對試品材料的試驗過程重量變化時進行測量。

5.4、控溫系統：PID控溫,測量輻射錐溫度的熱電偶3支,

用戶操作系統

1、實驗儀器-用Labwiew控制系統，界面友好，易于操作，控制精準；

2、PID溫度控制模塊與功率調整模塊進行鏈接，通過可編程控制器控制進行恒溫調節；

3、信號采集處理模塊與風量電路控制模塊進行鏈接，通過可編程控制器邏輯計算輸出，智能調節預置的風速；

4、系統提供查詢功能。系統對測試樣品自動將其編號和溫度曲線、數據存入系統內的數據庫；并可輸入被測樣的編號、測試日期等進行查詢。
