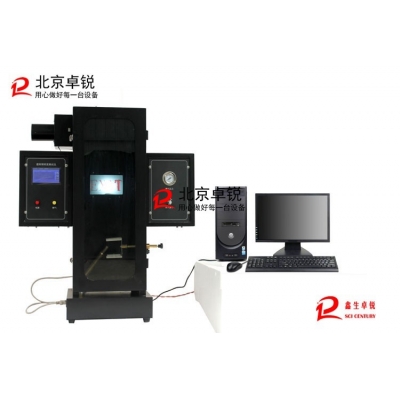

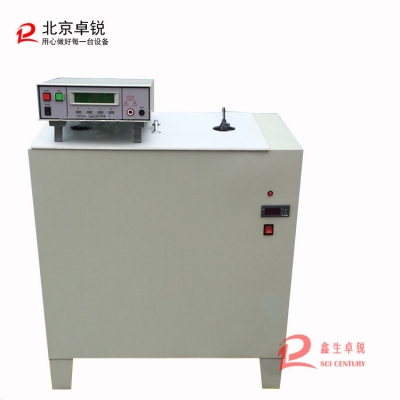

JCY-3型觸摸屏煙密度測試儀（電工套管-用）

JCY-3型煙密度測試儀，根據國家標準GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》所規定的技術條件而研制的，適用于建筑材料及其制品和其它材料燃燒靜態產煙量的測定，適用于依據GB8624-2012《建筑制品及材料燃燒性能分級》5.2.3中PCV電工套管阻燃性能測試煙密度等級SDR的判定。

  國內目前并沒有具體針對PVC電工套管燃燒測試的具體標準，在GB8624-2012中有關于電線電纜套管、電器設備外殼及附件的燃燒性能等級和分級判據。根據GB8624-2012《建筑制品及材料燃燒性能分級》5.2.3的規定，將PVC電工套管的燃燒等級區分為B1、B2、B3三個等級。氧指數≥32.0同時垂直燃燒性能達到V-0級且煙密度等級SDR≤75，PVC電工套管的燃燒等級被判定為阻燃性能最高的B1等級；B2等級需要滿足氧指數≥32.0且垂直燃燒性能達到V-1級；而B3等級作為最低等級是沒有任何要求的。

產品功能特點

1.增加了觸屏控制技術的煙密度測試儀！觸屏與電腦雙控制方式可選，既可選擇觸屏控制亦可選擇電腦控制，邏輯性強、精密型、運行平穩可靠。

2.主輔燃燒器可自動旋轉，定位準確。

3.自主開發控制程序，可滿足試驗中的各種操作、記錄、時時曲線、結果計算。

4.默認觸屏操控試驗，輕觸之間完成試驗過程，可自主切換為電腦控制模式，電腦預裝軟件，進行試驗。

相關技術參數

1.對于試件的最大煙密度（ MSD ）和煙密度等級（ SDR ）： 0-100% 連續可測，自動計算；

2.用標準慮光片校正誤差不大于 3% ； 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性

3.本生燈工作壓力（ 210±5 ） KPa ；

4.本生燈對試樣施加火焰 4min ；

5.燃燒燈：為本生燈，長度260mm，噴嘴直徑0.13mm，與煙箱成45°角；

6.光電系統：光源為燈泡，功率15W，工作電壓6V；

7.排風系統：本機器裝有強力排風扇，試驗完后，能將廢氣排出室外；

8.煙密度測量范圍：0~100%；

9.煙密度測量準確度：±3%；

10.接收器：為硅光電池，透光率0%為無光線通過，透光率100%光無遮擋完全通過；

11.主燃燒器工作壓力：276KPa（可調）；

12.自動計時，自動點火，自動排煙；光通量可分階段性線性校正試測試數據

更準確；

13.觸摸顯示屏：

a. 尺寸：5寸 有效顯示尺寸 長11cm 寬6.28cm；

b. 分辨率：800*480

c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式

d. 儲存容量:1G

e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f. 采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，速度和可靠性好

g. 主控制器均采用低能耗處理器，自動進入節能模式

14.氣源： 95%丙烷氣，或同等純度的煤氣（客戶自備）；

15.長*寬*高  740 *500*高900（mm）

工作條件 ：

1.環境溫度：0℃-40℃；

2.相對濕度：≤85％

3.供電電壓及功率：220V±10％、50HZ、100W；

4.燃?xì)鈮毫Γ?-0.3MPa（可調節）；

5.環境及試驗要求：儀器工作時應避免強光直接照射或反射到儀器上；試驗進行90min后，應關閉燃?xì)庠磳x器降溫15min。

6.環境氣流：工作狀態時無強制空氣流動現象；

7.儀器應放在通風櫥內進行試驗；

儀器結構：

分為煙箱和控制兩大部分；

煙箱部分：煙箱的左右兩側面板上，有電源開關、安全標志開關（背燈開關）、燃?xì)庹{(diào)節裝置，另外還有控制排風機的開關（風機開關）。

設計標準：GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》

符合標準： GB/T8627  ASTM D2843
