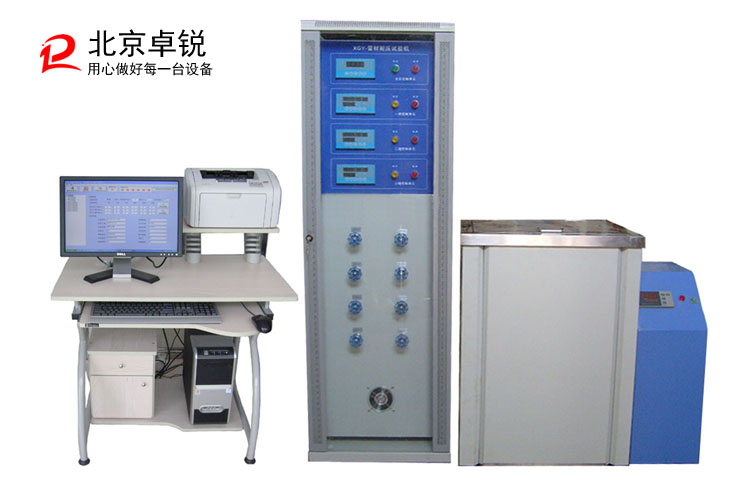

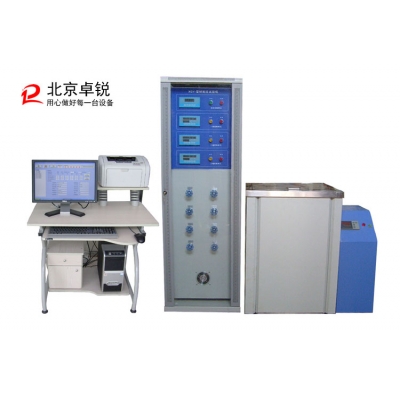

XGY/ZR-16型塑料管材耐壓爆破試驗機
zr系列塑料管材耐壓爆破試驗機,根據GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》以及GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法》標準的要求而設計、生產的
18513498889 / 400-886-3817
zr系列塑料管材耐壓爆破試驗機,根據GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》以及GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法》標準的要求而設計、生產的
zr系列塑料管材耐壓爆破試驗機,根據GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》以及GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法》標準的要求而設計、生產的,用于測定熱塑性管材、復合管材(如PP—R、PP—B、PP—A、PE、PE—X、PVC、PVC—U、PVC—C及鋁塑復合管等各種管材)在長時間恒定內壓和恒定溫度下的耐壓破壞時間或瞬時爆破的最大壓力值,是塑料管材生產廠商及檢測機構常規的檢測設備。
基本原理:根據管材的不同溫度和壓力和環應力,在工業控制機上輸入不同的參數,高壓泵產生高壓液體,經過壓力控制系統,由高壓軟管輸送給介質恒溫箱內的試樣中,進行管材的長時間靜液壓試驗。PC機控制的壓力主機(微控型)的設計制造借鑒了國際同類產品的新技術和元件,軟件界面內容更適合國情,具有很高的性能價格比。
主要技術參數:
1、 三路獨立控制試驗壓力和試驗時間
2、 加壓范圍: 2—16.00MPa
3、 主壓力系統最高工作壓力16MPa
4、 高壓柱塞泵
(1)壓力: 20MPa
(2)流量:25L/min
(3)轉速:1450rpm/min
5、 控壓精度:試驗壓力值上限的+2%,下限的-1%
6、 壓力值分辨率:0.01MPa
7、 壓力傳感器:試驗壓力采樣頻率0.5秒
8、 控溫范圍:室溫—95℃(油浴可升溫至199.9℃)
9、 控溫精度:平均溫差±1℃,最大偏差±2℃
10、 計時范圍:0—9999h
11、 計時精度:1%
12、 加熱功率:18kW(根據管徑)
一、 微控型壓力主機(不需要電腦,可贈送安裝一套)
二、壓力主機
主要配置:
主控制箱 1個
電腦:戴爾或聯想 1臺
恒溫介質箱 (450X450X800) 1個
壓力供給單元 1個
主要元件 型號 規格 產地
智能調節儀 JC—33A 日本新進口
蓄能器 NXQA-2.5/31.5-l-A(1個) 10bar
NXQA-0.63L/31.5-l-A(5個)10bar
壓力泵 GX2525 20MP 美國新進口
電磁閥 121K65 12MP 德國新進口
恒溫箱循環泵 TP15-6 丹麥新進口
三、密封夾具
Ф16、20、25、32、40、50、63、75、90、110、125、140、160、200、225、250、315、400、500、630mm夾具供選
四、恒溫浴槽(恒溫介質箱)
恒溫水槽溫度控制范圍:15℃~95℃
溫度均勻性:≤±1℃
控溫精度::0.5℃
加熱功率:6kw
保溫層:120mm
內容積:根據密封夾具大小及路數
