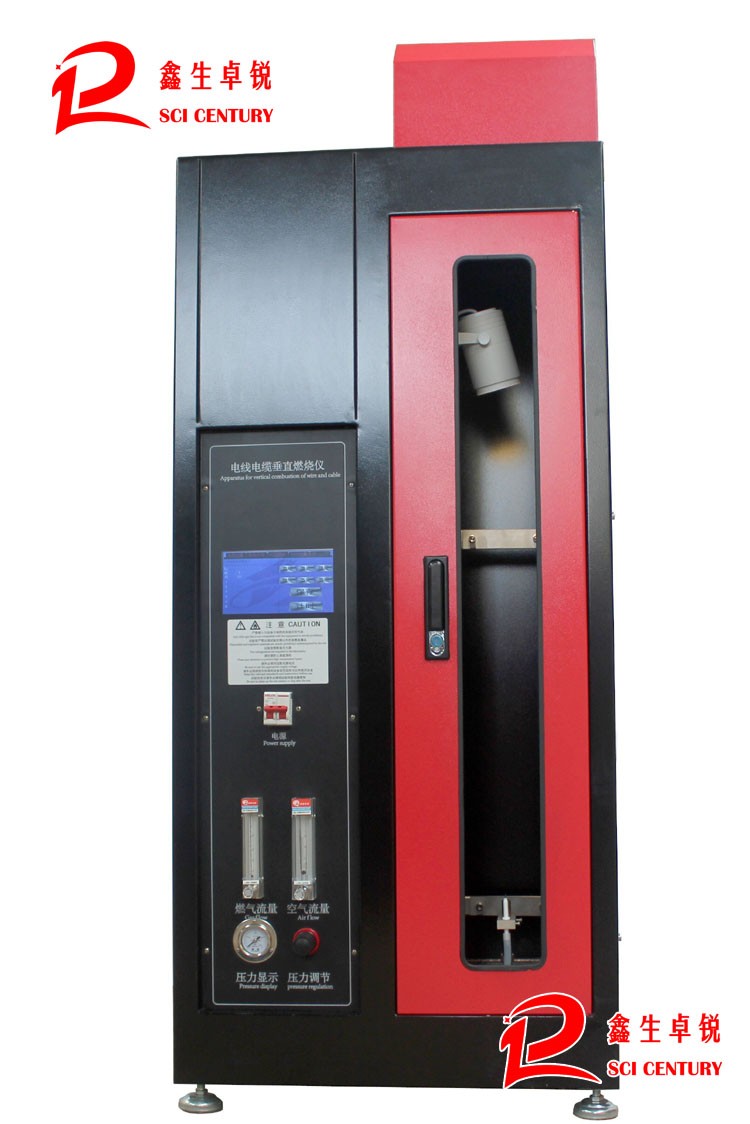

DJC-1型單根電線電纜垂直燃燒儀（觸摸屏款）

北京鑫生卓銳科技有限公司的該款單根電線電纜垂直燃燒儀適用于質檢/檢測單位以及電線電纜生產企業驗收或資質審核。

一、使用范圍 ：單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生 產和質檢部門。該款采用了GB18380.12-2008附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也滿足質檢單位驗收需求。

二、產品功能特點

    單根電線電纜垂直燃燒試驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃?xì)庠?( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

三、主要技術參數

1.七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?nbsp;

3.啟動時可選擇是否自動點火;啟動、停止、燃?xì)?、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

4.計時按鈕配合PLC自動記錄儲存燃燒耗時間

5.試驗時間系統自動記錄，并生成試驗結果

6.燃燒器：內徑Φ9.5mm ± 0.5mm

7.試驗傾角： 45° 式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置；

8.火焰高度：20mm ± 2mm 到190mm±1mm可調

9.施焰時間: 0-999.9s±0.1s可調

10.燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )

11.燃?xì)猓翰捎酶呒兌缺闅饣蚴鸵夯瘹猓ㄓ脩糇詡洌?nbsp;

12.被試驗電線電纜長度：600±25mm；

13.被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2

14.本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試

15.燃燒噴燈標準功率：1KW;

16.電源電壓：220V/50Hz

17.燃?xì)饬髁浚?-1L/min

18.空氣流量：1.5-15L/min

19. 箱體材料：鋼板靜電噴涂  （可指定不銹鋼材質機箱）

20.設備外形尺寸：長60 cm 寬45cm  高156cm

四、設計標準

GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、

GB/T18380.21-2008、GB/T18380.22-2008、GB/T5169.14-2007

五、適用標準

IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656

另標準推薦兩種火焰校準方式：

（1）火焰內焰50～60mm，外焰170～190 mm

 (2)10g銅頭從100℃升溫到700℃時間為45±5S

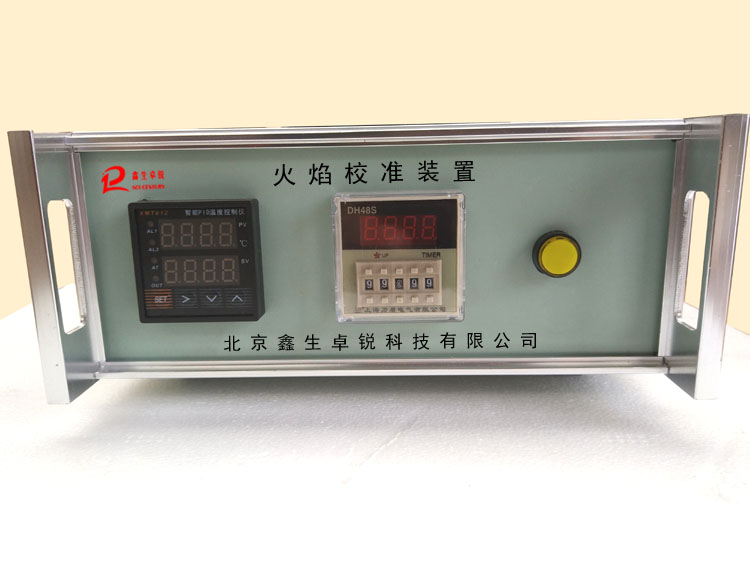

如果用戶采用第二種方式驗證火焰，則需選配火焰校準裝置。前期采購暫不考慮火焰校準方式，后期如有需要可再加配。
