GB/T29416-2012建筑外墻外保溫系統的防火性能試驗方法  附錄C (規范性附錄）陰燃特性試驗方法

C.1 概述

本方法適用于測試外保溫系統中保溫材料的陰燃特性。

C.2 試驗裝置

C.2.1 試驗加熱裝置為帶有機械通風的電阻爐，其內部尺寸應充分滿足容納試樣并允許空氣自然流通。

C.2.2 邊長為100mm的立體鋼絲網籃，鋼絲直徑為（0.5~0.6)mm，網孔尺寸為2mm×2mm。

C.2.3 溫度測量采用符合GB/T 18404規定的電纜外徑D為（1.5±0.025)mm的K型鎧裝熱電偶， 測溫范圍為(0~1000)℃，允差等級為I級；一支熱電偶用于測量保溫材料試樣中心位置的溫度，另一支熱電偶用于測量電阻爐的爐溫;每間隔10s熱電偶應至少進行一次數據采集。

C.3 試驗程序

C.3.1 明燃試驗應在24h的周期內完成。

C.3.2 試樣組成應與外保溫系統使用的保溫材料一致，且為勻質材料，尺寸為100mm×100mm×100mm。

C.3.3 將盛放保溫材料試樣的立體鋼絲網籃置于電阻爐中，設定爐溫升溫速率為0.5 t/min。

C.3.4 啟動電阻爐開始升溫并計時，電阻爐溫度從室溫開始升至400℃，一旦爐溫達到400℃，即維持該溫度至24h試驗周期結束。

C.3.5 記錄保溫材料試樣中心位置的溫度和電阻爐的溫度并繪制放熱曲線。

C.4 試驗結果判定_GB/T29416-2012建筑外墻外保溫系統的防火性能試驗方法

試樣的中心溫度與爐溫相同，則表明在試驗周期和溫度范圍內試樣沒有陰燃的傾向。

如果在整個試驗過程(24h)中，試樣出現如圖C.1所示的帶有自加熱特性的試驗軌跡，則判定試樣存在陰燃傾向。

保溫材料陰燃性能測試裝置是根據《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》中規范的技術要求而研制的陰燃性試驗測試設備。該產品操作簡單，觸摸屏控制、自動化程度高、記錄時間準確、性能穩定、操作方便。

二、用途

適用于檢驗和評定有機類外墻保溫材料的陰燃性能。

三、原理

將產品試樣本設備的相應夾具上，用要求的溫度加熱試樣一定時間，記錄相關數據（如升溫曲線，試樣放熱曲線），用于檢驗和評定其陰燃性能。

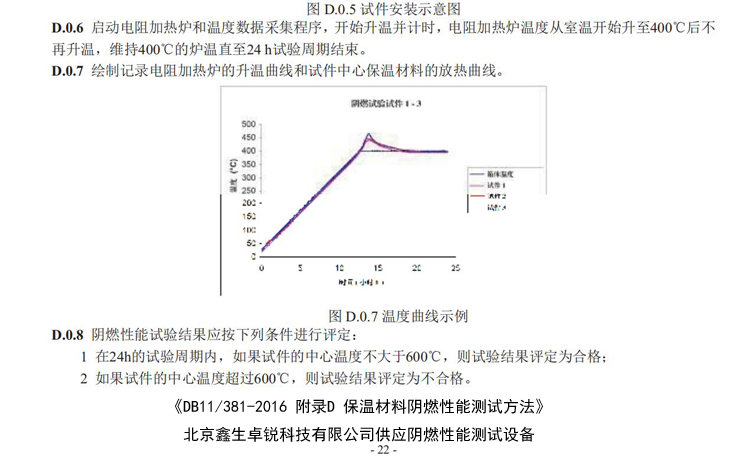

《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》陰燃性能試驗結果判定

1.在24h的試驗周期內，如果試樣中心溫度不大于600℃，則試驗結果判定為合格；

2.如果試樣中心溫度大于600℃，則試驗結果判定為不合格。

ZRYR-5型保溫材料陰燃性能測試裝置

一、概述

保溫材料陰燃性能測試裝置是根據《DB11/381-2016 附錄D 保溫材料陰燃性能測試方法》中規范的技術要求而研制的陰燃性試驗測試設備。該產品操作簡單，觸摸屏控制、自動化程度高、記錄時間準確、性能穩定、操作方便。

二、用途

適用于檢驗和評定有機類外墻保溫材料的陰燃性能。

三、原理

將產品試樣本設備的相應夾具上，用要求的溫度加熱試樣一定時間，記錄相關數據（如升溫曲線，試樣放熱曲線），用于檢驗和評定其陰燃性能。

四、主要技術參數

1、環境溫度：20℃～40℃；

2、電壓：220V±10V  50HZ  功率2500W；

3、重量：35kg；

4、數據采集間隔：＜2s；

5、升溫速率：5℃/min；

6、試驗時間：24h；

7、試驗溫度:室溫～400℃；

8、熱電偶：k型鎧裝熱電偶；

9、測溫范圍：（0～1000）℃。
