北京鑫生卓銳科技有限公司分享瀝青氧指數(shù)法試驗試樣的制法

瀝青氧指數(shù)法試驗試樣制作所需要工具：

1. 剪刀/美工刀各一把

2. 烘箱

3. 干燥器

4. 玻璃或陶瓷底板

瀝青氧指數(shù)法試驗試樣制作所需要材料：

1.規(guī)格為50g/㎡的玻璃纖維表面氈

2.甘油與滑石粉：按質量為計量單位以2:1比例調制成隔離劑

3.厚度為0.1mm-0.2mm的牛皮紙

瀝青氧指數(shù)法試驗步驟：

1. 裁剪三塊邊長為150mm±1mm的正方形玻璃纖維表面氈，在120℃±2℃的烘箱中干燥60到90分鐘，取出后立即放入干燥器中冷卻至室溫。同時取長寬分別為50mm/60mm的牛皮紙15張以上作為隔離紙備用。

2. 將一塊已經干燥的玻璃纖維表面氈稱重后（精確至0.1g），與模具框和底板儀器放入溫度為120℃±2℃的烘箱中預熱30到45分鐘。

3. 按GB11147取瀝青試樣，將瀝青加熱到有良好的流動性（能完全浸透玻璃纖維表面氈的溫度），攪拌均勻后稱取玻璃纖維表面氈重量25倍的瀝青（精確至0.1g）。注意瀝青家人的最高溫度不宜超過200攝氏度。

4. 從烘箱里取出玻璃纖維表面氈，模具框和底板，迅速在底板上均勻涂上隔離劑，并將模具框水平放置在底板上，將三塊玻璃纖維表面氈重疊在一起，放入模具框中，然后將瀝青均勻澆注在玻璃纖維表面氈上，使其浸透玻璃纖維表面氈。待其冷卻到室溫后，用干布或柔軟的紙將試件表面的隔離劑仔細擦去，四周邊緣各截去15mm±1mm，再將其裁剪成長110-120mm，寬6.5mm±0.5mm的試樣。每組試樣至少15條。

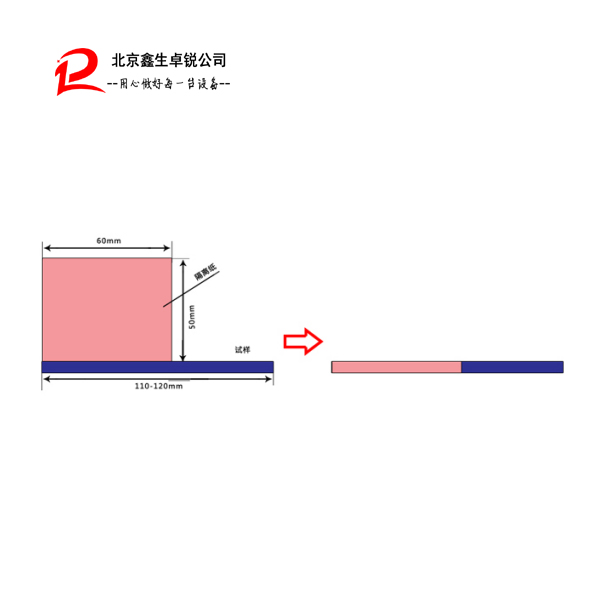

5. 按下圖所示，用隔離紙分別將上述裁剪的瀝青試樣從一端卷起，準備瀝青氧指數(shù)試驗用。

隔離紙裹覆試樣的示意圖

以上就是瀝青氧指數(shù)法試樣制作的方法，相關的試驗標準為我國石油化工行業(yè)標準NB/SH/T0815-2010 瀝青燃燒性能測定 氧指數(shù)法。有需要的用戶，可在北京鑫生卓銳科技有限公司網(wǎng)站相關標準下載區(qū)域免費下載。

與其他常規(guī)材料氧指數(shù)試驗相同地方是，試驗前都需要點燃一個試樣，觀察期燃燒情況，初步預估一個氧濃度來進行試驗。不同的是，瀝青氧指數(shù)的試樣如果迅速燃燒，則開始試驗時的氧濃度為18%左右；如果試樣燃燒緩慢或者不穩(wěn)定燃燒，則開始試驗時氧濃度為21%左右；如果試樣不能持續(xù)燃燒，則開始試驗時氧濃度至少為25%。

北京鑫生卓銳科技有限公司技術部全自動氧指數(shù)測定儀
