絕緣液體燃燒性能試驗方法氧指數法
絕緣液體燃燒性能試驗方法 氧指數法 絕緣液體氧指數測定儀

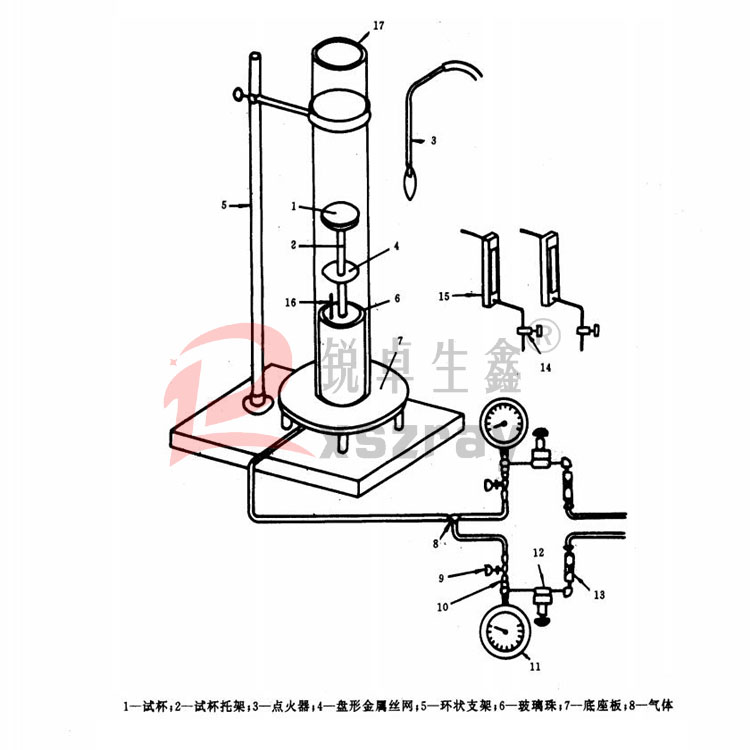

原理:將裝有少量液體試樣的試驗盤置于試驗用的燃燒筒中,氧和氮的混合氣體從筒內自下而上流過,點燃液體試樣,恰好維持液體燃燒60S或者略多于60S以上時的最小氧氣濃度為氧指數。

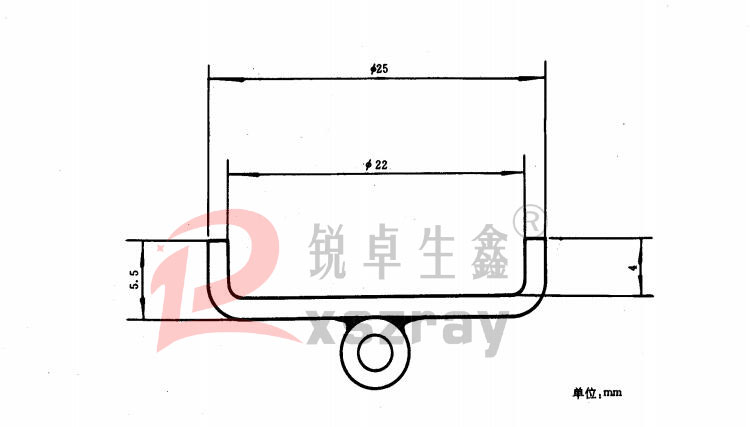

試杯:內徑22mm,內部高度為4mm,壁厚1.5mm
相關技術參數:
1.采用進口氧傳感器,數字顯示氧氣濃度無需計算,精度更高更準確,范圍0-100%;
2.數字分辨率:±0.1%;
3.整機測量精度:0.4級;
4.流量調節范圍:0-10L/min(60-600L/h);
5.響應時間:<5S;
6.石英玻璃筒:內徑≥75㎜ 高480mm;
7.燃燒筒內氣體流速:40mm±2mm/s;
8. 壓力表精度2.5級,分辨率:0.01MPa;
9.流量計:1-15L/min(60-900L/H)可調,精度2.5級;
10.試驗環境:環境溫度:室溫~40℃;, 相對濕度:≤70%;
11.輸入壓力:0.2-0.3MPa;
12.工作壓力:氮氣0.05-0.15Mpa 氧氣0.05-0.15Mpa氧氣/氮氣混合氣體入口:包括穩壓閥,流量調節閥,氣體過濾器和混合室。
13.試樣夾可用于軟質和硬質塑料、紡織品、防火門等;
14.丙烷(丁烷)點火系統,火焰長度5mm-60mm可自由調節;
15.氣體:工業用氮氣、氧氣,純度>99%;(注:氣源和鏈接頭用戶自備)。
機箱結構:
1.控制箱:采用數控機床加工成型,鋼板噴塑箱體靜電采用噴涂,控制部分與試驗部分分開控制;
2.燃燒筒:耐高溫優質石英玻璃管(內徑φ75mm,長480mm)出口內徑:φ40mm;
3.試樣夾具:自撐式夾具,并能豎直地夾住試樣;(可選配非自撐式式樣架),兩套式樣夾滿足不同試驗要求;式樣夾插接式,安放式樣與式樣夾更簡易;
4.長桿點火器尾端管孔直徑φ2±1mm,點火器火焰長度(5-50)mm可任意調。
相關標準:
JB/T 8988-1999測定絕緣液體氧指數的試驗方法
GB/T 16581-1996 絕緣液體燃燒性能試驗方法 氧指數法
