瀝青氧指數法試驗試樣的制法
瀝青氧指數法試驗試樣的制法
瀝青氧指數法試驗試樣制作所需要工具:
1. 剪刀/美工刀各一把
2. 烘箱
3. 干燥器
4. 玻璃或陶瓷底板
瀝青氧指數法試驗試樣制作所需要材料:
1.規格為50g/㎡的玻璃纖維表面氈
2.甘油與滑石粉:按質量為計量單位以2:1比例調制成隔離劑
3.厚度為0.1mm-0.2mm的牛皮紙
瀝青氧指數法試驗步驟:
1. 裁剪三塊邊長為150mm±1mm的正方形玻璃纖維表面氈,在120℃±2℃的烘箱中干燥60到90分鐘,取出后立即放入干燥器中冷卻至室溫。同時取長寬分別為50mm/60mm的牛皮紙15張以上作為隔離紙備用。
2. 將一塊已經干燥的玻璃纖維表面氈稱重后(精確至0.1g),與模具框和底板儀器放入溫度為120℃±2℃的烘箱中預熱30到45分鐘。
3. 按GB11147取瀝青試樣,將瀝青加熱到有良好的流動性(能完全浸透玻璃纖維表面氈的溫度),攪拌均勻后稱取玻璃纖維表面氈重量25倍的瀝青(精確至0.1g)。注意瀝青家人的最高溫度不宜超過200攝氏度。
4. 從烘箱里取出玻璃纖維表面氈,模具框和底板,迅速在底板上均勻涂上隔離劑,并將模具框水平放置在底板上,將三塊玻璃纖維表面氈重疊在一起,放入模具框中,然后將瀝青均勻澆注在玻璃纖維表面氈上,使其浸透玻璃纖維表面氈。待其冷卻到室溫后,用干布或柔軟的紙將試件表面的隔離劑仔細擦去,四周邊緣各截去15mm±1mm,再將其裁剪成長110-120mm,寬6.5mm±0.5mm的試樣。每組試樣至少15條。

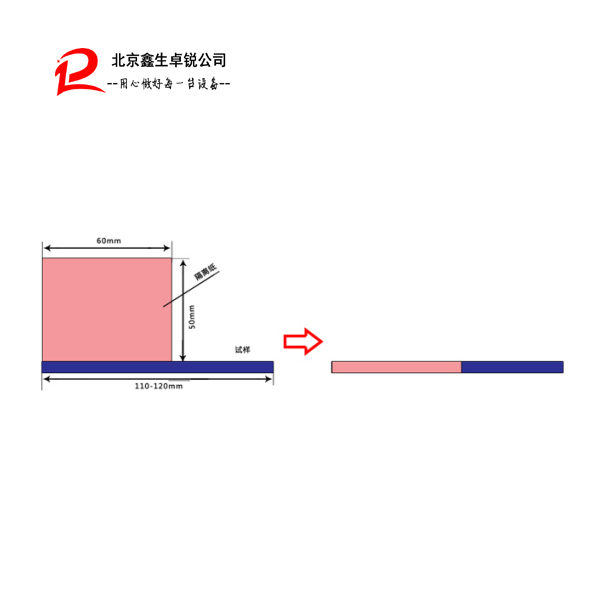

5. 按下圖所示,用隔離紙分別將上述裁剪的瀝青試樣從一端卷起,準備瀝青氧指數試驗用。
隔離紙裹覆試樣的示意圖
以上就是瀝青氧指數法試樣制作的方法,相關的試驗標準為我國石油化工行業標準NB/SH/T0815-2010 瀝青燃燒性能測定 氧指數法。有需要的用戶,可在北京鑫生卓銳科技有限公司網站相關標準下載區域免費下載。
與其他常規材料氧指數試驗相同地方是,試驗前都需要點燃一個試樣,觀察期燃燒情況,初步預估一個氧濃度來進行試驗。不同的是,瀝青氧指數的試樣如果迅速燃燒,則開始試驗時的氧濃度為18%左右;如果試樣燃燒緩慢或者不穩定燃燒,則開始試驗時氧濃度為21%左右;如果試樣不能持續燃燒,則開始試驗時氧濃度至少為25%。
YZS-8A型全自動觸摸屏氧指數測定儀(智能型)北京鑫生卓銳科技有限公司、天津循煜科技有限公司研發生產的此款全自動氧指數測定儀是用來測試材料阻燃性能的儀器,檢測材料在規定的試驗條件下,在氧氣和氮?dú)饣旌蠚怏w中剛好維持試樣燃燒所需的最低氧氣濃度。適用于塑料、橡膠、電工套管、纖維、泡沫塑料、軟片和薄膜及紡織等材料的燃燒性能測定。
一、智能化全自動觸摸屏控制氧指數測定儀產品優勢:
1. 全彩觸摸屏控制,只需在觸屏上設定氧濃度值,程序便會自動調節到氧濃度平衡并發出嘀的聲音提示,免去了人工調節氧濃度的麻煩;
2. 采用步進比例閥大大提高了流量的控制精度,采用閉環控制,測試當中氧濃度漂移程序自動調節回到目標值,避免了傳統氧指數測定儀不能在測試當中調節氧濃度的弊端,大大提高了測試精度。
二、智能化全自動觸摸屏控制氧指數測定儀主要技術參數
1. 采用進口氧傳感器,數字顯示氧氣濃度無需計算,精度更高更準確,范圍0-100%
2. 顯示精度0.1
3. 數字分辨率:±0.1%
4. 觸摸屏設置程序自動調節氧濃度
5.一鍵校準精度
6.一鍵配比濃度
7.氧濃度穩定自動提示報警聲
8.帶有計時功能
9.可存儲實驗數據
10.可查詢歷史數據
11.可清除歷史數據
12.可選擇是否燃燒50mm
13.氣源故障提示
14.氧傳感器故障提示
15.氧氣氮?dú)忮e(cuò)接提示
16.氧傳感器老化提示
17.標準氧濃度輸入
18.可設定燃燒筒直徑(兩種常用規格可選)
19.流量調節范圍:0-25L/min(0-1500L/h)
20.石英玻璃筒:兩種規格任選其一(內徑≥75㎜ 或內徑≥85㎜)
21.燃燒筒內氣體流速:40mm±2mm/s
22.整機外形尺寸: 650mm×400×830mm
23.壓力表精度2.5級
24.試驗環境:環境溫度:室溫~40℃;, 相對濕度:≤70%;
25.輸入壓力:0.25-0.3MPa
26.工作壓力:氮?dú)?.15-0.20Mpa 氧氣0.15-0.20Mpa
27.試樣夾可用于軟質和硬質塑料、各類建筑材料、紡織品、防火門等
28.丙烷(丁烷)點火系統,點火嘴為一根金屬管制成,尾端有內徑Φ2±1mm 的噴嘴,可自由彎曲。能插入燃燒筒內點燃試樣,火焰長度: 16±4mm , 大小5mm-60mm可自由調節,
29.氣體:工業用氮?dú)狻⒀鯕?,純度?9%;(用戶自備/正規氣站工業氧氣純度一般為99.2%-99.3%之間)。
30.電源要求:AC220(+10% )V、50HZ
31.最大使用功率:150W
32.自撐材料試樣夾:能固定在燃燒筒軸心位置上、并能垂直夾住試樣
33.非自撐材料試樣夾:能將試樣的兩個垂直邊同時固定在框架上( 選配/應用于紡織品等柔軟不可自撐材料)
三、設計標準:GB/T 2406.2-2009 GB/T 2406.1-2008
符合標準:ASTM D 2863, ISO 4589-2, NES 714 GB/T 5454 GB/T 10707 GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992 ISO 15705-2002 ISO 4589-2-1996
Tips:氧指數測定儀試驗時需用不小于98%的工業級氧氣/氮?dú)飧饕黄孔鳛闅庠?,由于以上氣體為高危運輸品,無法作為氧指數測定儀的配件提供,只能在用戶當?shù)貧庹举?gòu)買。(為保證氣體的純度請?jiān)诋?dāng)?shù)卣?guī)氣站進行購買)
