硬質泡沫吸水率測定儀使用說明書

2020-10-23 北京卓銳科技 10160

硬質泡沫吸水率測定儀使用說明書——北京鑫生卓銳科技有限公司

試驗原理

硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀(點擊直達產品頁面)通過測量在蒸餾水中浸泡了一定時間的試件的重量變化,并考慮到試件體積的變化引起浮力的變化,測量吸水重量,以此計算吸水率:

m3=m1+m2+m吸-V浸泡后ρ

其中

V浸泡后=V1-V泡孔

或V浸泡后=V2-V3

(V浸泡后分為兩種情況進行分別測定。)

m吸= m3-m1-m2+V浸泡后ρ

則吸水率為

WAv= m吸/V0ρ*100

圖片關鍵詞

注:

m1    為試樣在空氣中,經調試過的質量,單位為g。

m2    為網籠浸泡在水中的表觀質量,單位為g。

m3    為裝有試件的網籠浸在水中并經96h浸泡后的稱量重量,單位為g。

V浸泡后 為試件經浸泡后的外體積,單位為cm3。

ρ   為蒸餾水的密度,單位為g/cm3。

V泡孔  為試件六個面的泡孔總體積。

V2    為將裝有試件的網籠放在帶溢流管的容器中,排除的水的體積,單位cm3。

V3    為將網籠放在帶溢流管的容器中,排除的水的體積,單位cm3。

圖片關鍵詞

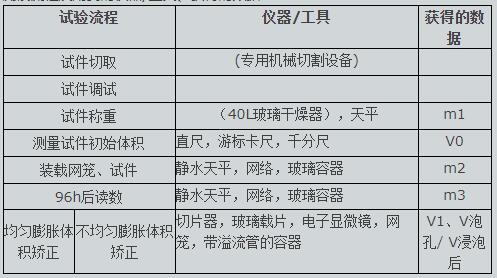

測試流程及用到的儀器/工具、獲得的數據

試驗流程 儀器/工具 獲得的數據

試件切取 (-用機械切割設備)

試件調試

試件稱重 (40L玻璃干燥器),天平 m1

測量試件初始體積 直尺,游標卡尺,千分尺 V0

裝載網籠、試件 靜水天平,網絡,玻璃容器 m2

96h后讀數 靜水天平,網絡,玻璃容器 m3

均勻膨脹體積矯正 不均勻膨脹體積矯正 切片器,玻璃載片,電子顯微鏡,網籠,帶溢流管的容器 V1、V泡孔/ V浸泡后

注:兩種矯正方法實際相通,如薄片無法切割,可用不均勻膨脹體積矯正方法取代均勻膨脹體積矯正方法。

括弧內的儀器/工具需客戶自備。

V1  為試件均勻膨脹后的體積。

   硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀試驗一次三組同時進行,最終測試結果為取平均值所得。

   試驗詳細流程

試件切取

試件數量:不少于3塊。

采用機械切割方式切割樣品,樣品表面應平整,光滑,且需除去粉末。

樣品的尺寸為:長*寬=150*150mm,對于帶有表皮的產品,其產品厚度即為試件厚度;對于不帶表皮且厚度大于75mm的產品,應加工成厚度為75mm的試件。

試樣的最小厚度不小于22.2mm。

試件平行面的平行度公差不大于1%。

試樣調試

調節溫度:(23±2)

調節濕度:(50±5)%

調節時間:不小于88h

試件稱量

常溫下,將試件放入玻璃干燥器中,每隔12h稱量試樣一次,直至連續2此稱量的質量差值不大于1%,即為試樣的重量值。

此處得到m1。

測試試樣的初始體積

測量工具的選擇

尺寸 精度要求 推薦 讀數中的精度 備注

范圍 工具

<10 0.05 千分尺 0.01 單位為mm

10~100 0.1 千分尺/游標卡尺 0.01

>100 0.5 游標卡尺/直尺 0.01/0.5

圖片關鍵詞

1.測量的位置及次數

測量的位置取決于試件的形狀及尺寸,但最少要測量5個點,每個點測量三次,取中值,最終的結果為5個中值(或更多)的平均值。

初始體積

初始體積即 V0=l0*d0*b0

注:l0 為試件的初始長度。

d0 為試件的初始厚度。

b0 為試件的初始寬度。

裝載網籠、試件

將靜水天平的支架裝好;

將天平放在支架上,掛上掛鉤;

將玻璃圓筒容器放入支架內;

將空置網籠掛在掛鉤上;

往玻璃圓筒容器中加注蒸餾水,使水面距離網籠內底部的距離為5cm+試件厚度;

讀取天平示值,此處獲得m2;

將網籠取出,裝載試件后,重新掛到掛鉤上,放入玻璃圓筒容器的水中。

將低滲透的塑料薄膜覆蓋在玻璃圓筒容器上。

96h后讀數

96h后,讀取靜水天平的讀數,精度為0.1g。

此處得到m3。

體積矯正

通過目視觀察,辨別試件經96h后的浸泡,是否呈規則的立方體,如果呈規則的立方體,則試件屬于均勻膨脹;如果不是,則為不均勻膨脹。兩種膨脹情況,起浸泡后體積值的計算方式不一樣。

均勻膨脹的體積矯正

用濾紙吸掉試件表面水分;

用4.4)的方法測量試件膨脹后的長、寬、高,并計算器體積,獲得數值:l1,d1,b1,則:

V1= l1*d1*b1/1000。

觀察試件泡孔直徑的情況,用切片器切取與泡孔直徑相當厚度的時間薄片,并夾在載片中,置于電子顯微鏡中,觀察一定寬度內泡孔的數量,則每個泡孔的弦長為  t=寬度值/泡孔數量,泡孔直徑D=t/0.616

如泡孔直徑小于0.5mm,且試樣體積大于500cm3,則泡孔的體積可忽略不計(泡孔體積校正率小于3%時亦可忽略不計)。

最終所有表面泡孔體積為:

有表皮的試件:

V泡孔=0.54D(l*d+b*d)/500

注:l、b、d為切割的長寬。

V泡孔=0.54D(l*d+b*d+l*b)/500

最終產生浮力的體積為:

V浸泡后=V1-V泡孔

非均勻膨脹的體積矯正

用天平稱量干燥的1000mL量筒的重量m量筒。

將網籠從玻璃圓筒容器的水中取出,靜置2min,淌干網籠和試件表面的水分。

打開帶溢流管的容器的閥門,并以不使得水面波動的速度加注蒸餾水,至閥門流出水,停止加注;

容器中沒有水流出后,將2000mL的量筒放到閥門的流出口下方;

將網籠和試件輕輕的放到帶溢流管的容器,并使得樣品距離水面的距離為5cm;

稱量此時溢流的蒸餾水重量,單位為克,1:1換算成體積V2cm3

用空置的網籠,重復以上操作,稱量空置網籠排水體積V3.

注意控制此次網籠的深度與上一次一樣。

圖片關鍵詞

則:

V浸泡后=V2-V3

結果計算

試件均勻膨脹時:

WAv= [m3+V1ρ-(m1+m2+V泡孔糅ρ)]/ V0ρ*100

試件不均勻膨脹式:

WAv= [m3+(V2-V3)ρ-(m1+m2)]/ V0ρ*100

注:上兩式為其中某一組的計算結果,硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀最終結果為三組計算結果的算術平均值。

北京鑫生卓銳科技有限公司技術部hgfb.com.cn
