附著力測定方法-劃圏法

1.范圍及說明

漆膜對底材黏合的牢度即附著力。本方法是將樣板固定在一個前、后可移動的平臺上， 在平臺移動時，做圓圈運動的唱針劃透漆膜，并能劃出重疊的圓滾線，按圓滾線劃痕范圍內 的漆膜完整程度評級，以級表示。

2.儀器和材料

(1)附著力測定儀    如圖1-4-26所示。該儀器試驗臺絲杠螺距為1.5mm，其轉動與轉針同 步；轉針采用三五牌唱針，空載壓力為200g;荷重盤上可放砝碼，其質最為100g、200g、500g、1000g;轉針回轉半徑可調，標準回轉半徑 為 5. 25mm。

(2)四倍放大鏡。

(3)漆刷    寬25?35mm。

3.測定方法

（1）測試前先檢査附著力測定儀的針頭，如不銳利，應予更換。提起半截螺帽，抽出試驗臺，即可換針。

（2）再檢査劃痕與標準回轉半徑是否相符，不符時，應調整回轉半徑。凋整方法是松開卡針盤后面的螺栓、回轉半徑調整螺栓，適當移動卡針盤后，依次緊固上述螺栓，將劃痕與 標準圓滾線圖比較，一直調整到與標準回轉半徑5.25mm的圓滾線相同為止。儀器有關部件示意見圖1-4-27。

（3）測定時，將樣板涂漆面朝上放在試驗臺上，擰緊固定樣板調整螺栓，向后移動升降棒，使轉針的尖端接觸到漆膜，按順時針?lè)较蚓鶆驌u動搖柄，轉速以80?100r/min為宜，

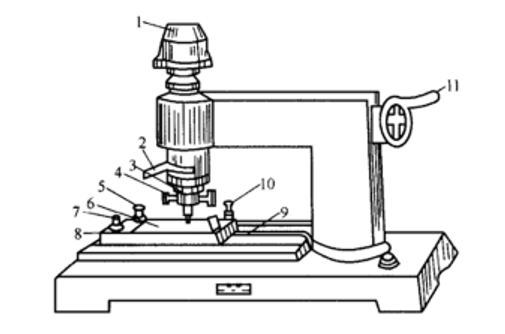

畫圈法附著力儀

1-荷重盤；2—升降棒；3—卡針盤；4—回轉半徑調整螺栓；5—固定樣板調整螺栓；6—試驗臺；7—半截螺帽；8—固定樣板調整螺栓；9-試驗臺絲杠；10-調整螺栓；11 一搖柄

圓滾線劃痕標準長為（7. 5土0. 5)cm。

(4)劃完后，向前移動升降棒，使卡針盤提起，松開固定樣板的有關螺栓，取出樣板， 用漆刷除去劃痕上的漆屑，以四倍放大鏡檢査劃痕并評級。

注：如劃痕未露底板，應酌情加砝碼。

4.結果表示

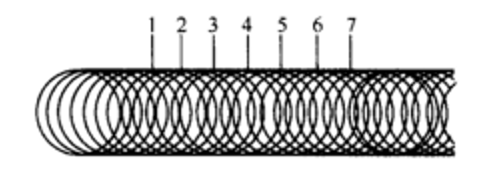

以樣板上劃痕的上側為檢査的目標，依次標出1、2、3、4、5、6、7七個部位。相應分 為七個等級，如圖1-4-28所示。按順序檢査各部位的漆膜完整程度，如某一部位的格子有 70%以上完好，則定為該部位是完好的，否則，應認為壞損。

以漆膜完好的最低等級表示漆膜的附著力，結果以至少兩塊樣板的級別一致為準，一級最佳，七級最差。

5.參照標準

國家標準GB/T 1720《漆膜附著力測定法》。
