DJC-1型單根電線電纜燃燒試驗儀的試驗步驟

關于單根電線電纜燃燒試驗儀的試驗步驟試驗步驟 ：

1.將煤氣管與壓縮空氣管接到箱體后氣體接入口（粗的為煤氣，細的為壓縮空氣），檢查氣道接口，防止漏氣（用普通液化氣瓶供氣）。

2.打開電源開關；

3.試驗參數設置：根據試驗標準設置施焰時間Ta(可直接點擊數字進行設定)；

4.施焰時間選擇（摘抄于GB/T18380.12） ；

試樣外徑a/mm 供火時間b/s

D≤25                    60±2

25≤D≤50                120±2

50≤D≤75                240±2

D>75                480±2

a對非圓形電纜（如扁形結構）進行試驗，應測量電纜周長并換算成圓形圓形等效直徑，

如像電纜是圓形一樣；

b對長短之比大于17:1的扁電纜供火時間仍在考慮當中

5.將試驗樣品固定在樣品支架上（上下橫梁上各有一個用螺絲固定不銹鋼片，式樣固定在橫梁與不銹鋼片中間，然后用螺絲壓緊）。

6.按下燃?xì)獍存I，接通壓縮空氣與燃?xì)?，拔出壓力調節閥旋鈕，向右旋增大空氣壓力，使空氣壓力調節到0.1MPa，然后旋大燃?xì)饬髁坑?jì)，并按點火鍵，點著本生燈。

7.通過調節燃?xì)饬髁坑?jì)和空氣流量計，調節出符合要求的火焰。

8.火焰認可方法1或2（第2種方法需另外采購火焰校準裝置）

   （1）藍色火焰內錐高度50-60mm，外焰高度170-190mm

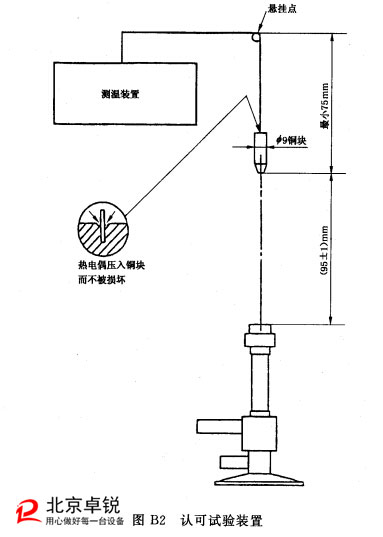

   （2）銅塊直徑9mm,z鉆孔嵌入熱電偶之前的重量為10g，嵌入0.5mm熱電偶，測定銅塊溫度從100±2℃升到700±3℃三次平均時間為45±5S

9.按啟動鍵，本生燈會自動傾斜45°，并移動到式樣位置。

10.施焰時間到達后，本生燈會自動退回到垂直位置。

11.本生燈退回后，續燃時間T會自動計時，式樣繼續燃燒的火焰熄滅時按下計時鍵，續燃時間T停止計時。

12.連續做6個試驗，系統會自動跳出保存界面，沒有做完6個試驗可點保存按鍵進行數據保存。

13.試驗結束，各元件復位，關閉氣源，關閉電源

14.試驗結果評價
