極限氧指數(shù)測(cè)試儀用于電纜安全檢測(cè)實(shí)驗(yàn)-氧指數(shù)法

?。萍假Y訊在線）我們的社會(huì)在進(jìn)步，科技在發(fā)展，隨著時(shí)代的進(jìn)步和安全意識(shí)的加強(qiáng)，電纜對(duì)阻燃性能的要求越來越高，對(duì)阻燃材料的要求也越來越嚴(yán)格。阻燃電纜料的阻燃性能對(duì)電纜的阻燃特性有著很大的影響，目前對(duì)材料阻燃性能的評(píng)判主要是通過氧指數(shù)的測(cè)試方法。材料氧指數(shù)測(cè)試過程中由于操作人員的熟練程度和儀器的測(cè)試精度等，都會(huì)對(duì)測(cè)試結(jié)果產(chǎn)生一定影響。測(cè)試結(jié)果的準(zhǔn)確性直接影響了阻燃材料的正確選用，降低電纜正常運(yùn)行的風(fēng)險(xiǎn)。

　大家都知道物質(zhì)燃燒時(shí)，需要消耗大量的氧氣，不同的可燃物，燃燒時(shí)需要消耗的氧氣量不同，通過對(duì)物質(zhì)燃燒過程中消耗最低氧氣量的測(cè)定，計(jì)算出物質(zhì)的氧指數(shù)值，可以評(píng)價(jià)物質(zhì)的燃燒性能。所謂氧指數(shù)（Oxygenindex），是指在規(guī)定的試驗(yàn)條件下，試樣在氧氮混合氣流中，維持平穩(wěn)燃燒（即進(jìn)行有焰燃燒）所需的最低氧氣濃度，以氧所占的體積百分?jǐn)?shù)的數(shù)值表示（即在該物質(zhì)引燃后，能保持燃燒50毫米長或燃燒時(shí)間3分鐘時(shí)所需要的氧、氮混合氣體中最低氧的體積百分比濃度）。作為判斷材料在空氣中與火焰接觸時(shí)燃燒的難易程度非常有效。一般認(rèn)為 OI≤22 的屬易燃材料，22＜OI≤27 的屬可燃材料，OI＞27 的屬難燃材料。

　氧指數(shù)的測(cè)試方法，就是將一個(gè)試樣垂直固定在向上流動(dòng)的氧、氮混合氣體的透明燃燒筒里，點(diǎn)燃試樣頂端，并觀察試樣的燃燒特性，把試樣連續(xù)燃燒時(shí)間或試樣燃燒長度與給定的判斷標(biāo)準(zhǔn)進(jìn)行比較，通過在不同氧濃度下的一系列試驗(yàn)，估算氧濃度的最小值。為了與規(guī)定的最小氧指數(shù)值進(jìn)行比較，試驗(yàn)三個(gè)試樣，根據(jù)判據(jù)判定至少兩個(gè)試樣熄滅。

　　氧指數(shù)法是在實(shí)驗(yàn)室條件下評(píng)價(jià)材料燃燒性能的一種方法，它可以對(duì)材料的燃燒性能作出準(zhǔn)確、快捷的檢測(cè)評(píng)價(jià)。需要說明的是氧指數(shù)法并不是唯一的判定條件和檢測(cè)方法，但它的應(yīng)用非常廣泛，已成為評(píng)價(jià)燃燒性能級(jí)別的一種有效方法?！　?/p>

　　氧指數(shù)的測(cè)試需要的精度較高，操作人員的測(cè)試手段、熟練程度和儀器的精度等都會(huì)對(duì)結(jié)果造成很大的影響，導(dǎo)致測(cè)試結(jié)果與實(shí)際值存在較大的偏差。好的測(cè)試方法能給測(cè)試結(jié)果準(zhǔn)確性帶來很大幫助，也能減少因測(cè)試偏差造成的不良品正常入庫使用和合格品退貨現(xiàn)象，減少因材料錯(cuò)誤判斷給公司帶來的損失。為了保證材料穩(wěn)定、正確的使用，測(cè)試結(jié)果的準(zhǔn)確性有很大的影響。

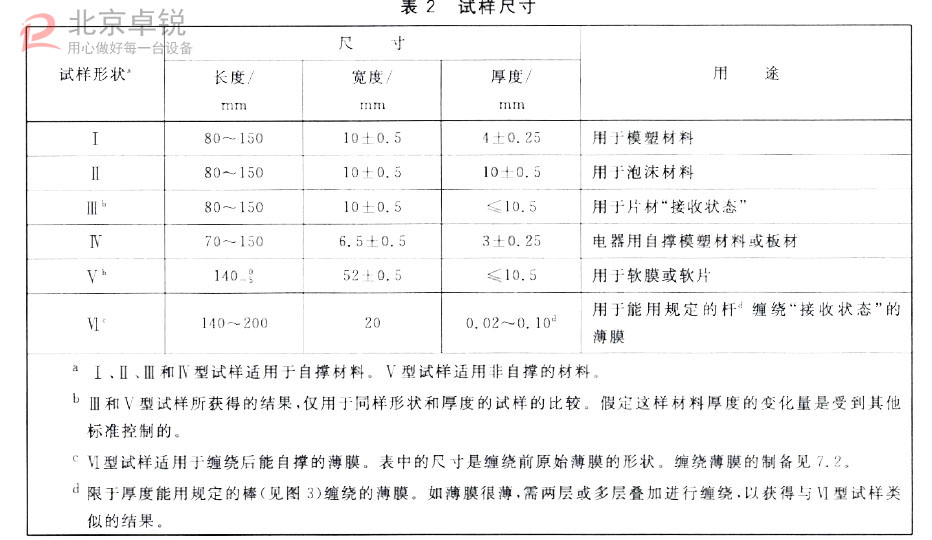

　　基于以上因素，氧指數(shù)的測(cè)試需要注意以下幾點(diǎn)：每次試驗(yàn)前，檢查氧氣滿度是否達(dá)到 99%；樣品制備時(shí)規(guī)定壓片選用的模板、溫度和時(shí)間。壓好后檢查樣片，要求試樣厚度在3.0±0.5毫米內(nèi)，斷面不得有氣孔，表面無明顯雜物；點(diǎn)火器火焰距離出口垂直距離在20毫米±4毫米。點(diǎn)火時(shí)采用頂面點(diǎn)燃方法，施加火焰30秒，每隔5秒移開一次；樣品要垂直安放在燃燒筒內(nèi)，不能有明顯傾斜。如果樣品較軟，可以適當(dāng)減少樣品長度；讀數(shù)時(shí)眼睛要與氣壓平衡球水平，且平衡球不能有較大波動(dòng)；結(jié)果判定必須要在熄滅一段時(shí)間后，或火苗超過標(biāo)識(shí)線的情況下進(jìn)行結(jié)果判定，不能主觀判定。
