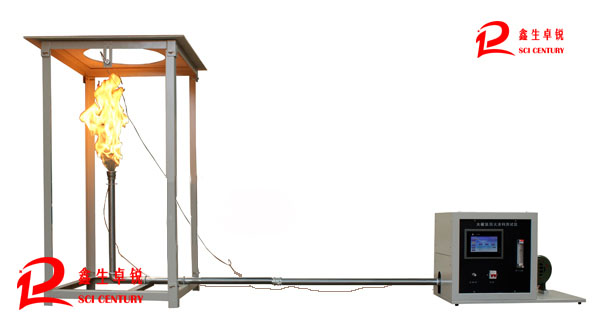

DBF-3型防火涂料測試儀（大板法）的工作原理及試樣的制備

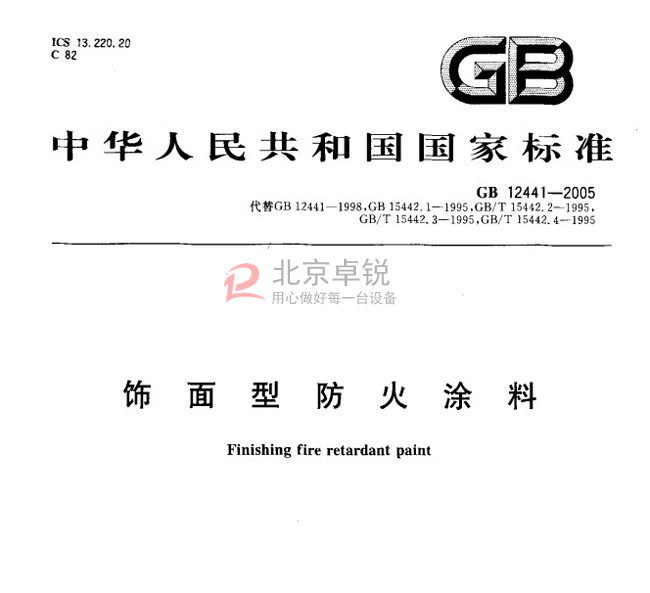

DBF-3型防火涂料測試儀（大板法）是根據GB12441-2005規定的技術條件為依據，結合我國國情而研制的，適用于測試涂覆于可燃基材表面的飾面型防火涂料的耐燃特性。該儀器采用觸摸屏控制，試驗整體過程全自動化，溫度誤差均低于國家標準。DBF-3型防火涂料測試儀結構設計合理，操作維護方便，是科研人員從事防火涂料研究工作的--工具。試驗前詳細閱讀國家標準《GB12441-2005飾面防火涂料》對您的試驗工作會有所幫助。

工作原理:DBF-3型防火涂料測試儀（大板法）整個試驗過程火焰溫度滿足T—To=345log（8t+1）函數曲線，即時間——溫度標準曲線，其對應的代表性數值為設定溫升（以下簡稱設定）的依據，將設定和熱電偶信號同時送入放大器，進行比較。

當熱電偶溫度比設定值高時，閥門電機就自動關氣，火焰溫度降低；當熱電偶溫度比設定值低時，閥門電機就自動開氣，火焰溫度升高，使熱電偶處的火焰溫度自始至終按預先設計的標準曲線運行。時間備貨溫度達到220℃時，會自動發出報警信號。

操作面板、背板、支架安裝圖：

1.儀器背板

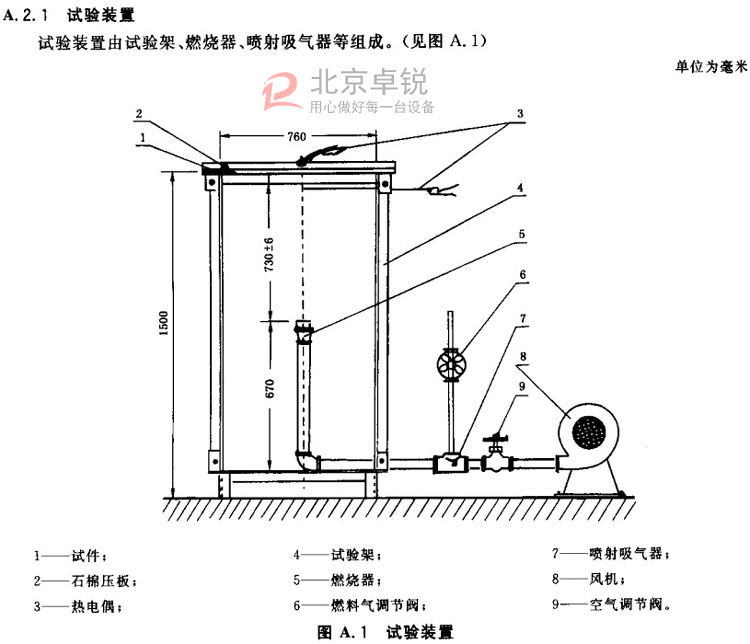

2.試驗支架安裝圖

1.試件制備

1.試驗基材的選擇與尺寸

試驗基材為一級五層膠合板，基材厚度為5mm+0.2mm，試板尺寸為900mm×900mm，表面應平整光滑，并保證試板的一面距中心250mm平面內不得有拼縫和節疤。

2.涂覆比值

   試件為單面涂覆其混濕涂覆比值為500g/m2,涂覆誤差為規定值的+2%，若需分次涂覆，則兩次涂覆的間隔時間不得小于24h。

3.狀態調節

   試件在涂覆飾面型防火涂料后應在溫度（23+2）℃、相對濕度（50+5）%的環境條件下調節至質量恒定（相隔24h兩次稱量其質量變化不大于0.5%）。
