GB14907-2018的GJL-18型鋼結構防火涂料隔熱效率試驗爐

      GJL-18型鋼結構防火涂料隔熱效率試驗爐，又稱為鋼結構防火涂料隔熱效率測試儀，是根據國家標準GB14907-2018、GB/T9978-2008第四條、第無條中5.1和5.2中所規定的技術指標研制的一種針對防火涂料耐火性能試驗的常用儀器。產品設計結構合理，操作維護方便，自動化程度高，溫度誤差均小于國家標準。

GJL-18型鋼結構防火涂料隔熱效率試驗爐產品功能特點

1.PLC + NA view 鉆研軟件,觸屏控制 ，操作簡便

2.試驗整體過程全自動化

3.自動跟畫試驗溫度曲線

4.自動跟畫壓力曲線

5.試驗過程中滅火會自動點火

6.達到設定溫度自動停止試驗

7.試驗結束后自動排風降溫

8.可存儲100組以上的數據

9.可以升級成觸摸屏電腦雙控

11.溫度誤差均低于國家標準

GJL-18型鋼結構防火涂料隔熱效率試驗爐主要技術參數

1.工作電壓：交流220V±10%   50Hz；用電功率：3KW

2.爐壓測量范圍：0-100Pa    爐壓控制：20±3Pa

3.空氣流量：0-50m3/min  測量精度：≤±0.5 m3/min

4.燃料：0號或-10號 柴油

5.試驗溫度：程序升溫   60min 室溫-925℃

                      120min 室溫-1050℃

                      180min 室溫-1115℃

                      240min 室溫-1150℃

                      300min 室溫-1180℃

                      360min 室溫-1210℃

6.儀器設備的準確度

                      a、爐內溫度熱電偶數量：4支  精確的

                      b、背火溫度熱電偶數量:  2支

                      c、試件背火溫度：±4℃

             D、可選擇背火溫度是平均值控制 還是分別控制

7.測溫傳感器：鎧裝鎳鉻鎳硅K值熱電偶  精度等級：II級

8.加熱方式：全自動噴霧加熱器

9.試驗結束自動排風降溫

10.可存儲100組數據

10.計時范圍：0-360min    計時精度：<±2s

11.試件尺寸：500*500*6

12.儀器外形尺寸：1.6米*1.6米*1.6米

GJL-18型鋼結構防火涂料隔熱效率試驗爐設計標準：

GB14907-2018鋼結構防火涂料

GB/T9978-2008

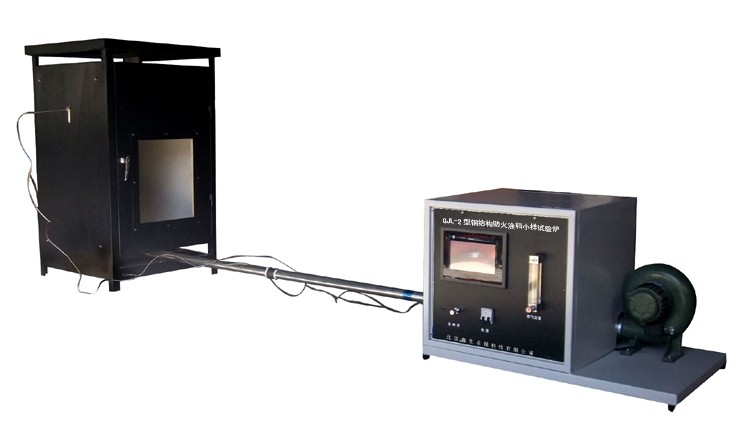

下圖為老款的鋼結構防火涂料測試儀
