紙面石膏板遇火穩定性測試儀試驗試樣制作與試驗步驟
紙面石膏板遇火穩定性測試儀試驗試樣制作與試驗步驟 SPB-1遇火穩定性測試儀
SPB-1型紙面石膏板遇火穩定性測試儀依據國標9775-2008《紙面石膏板》6.5.15設計制造,用于測定耐火石膏板的遇火穩定性,也適用于其它建材、裝飾、裝潢材料防火性能的測定。

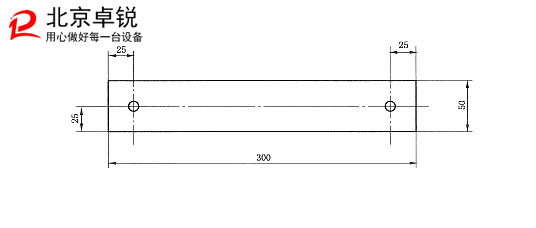

遇火穩定性測試的試樣制作:以五張紙面石膏板板材為一組試樣,依次進行外觀質量、尺寸偏差、對角線長度差、楔形棱邊斷面尺寸測定后,在距離板材四周大于100mm處裁制縱向300mm橫向50mm的試樣,并如下:將試樣鉆孔并在規定環境條件下處理。開孔尺寸如
用支桿將紙面石膏板的試樣懸掛于兩個噴火口中間,噴火口與試樣表面垂直。用液化石油氣作為熱源向遇火穩定性測定儀的兩只燃燒器供氣,燃燒器噴火口距板面為30mm。按標準規定再試件下端懸掛荷載,點燃燃燒器。用熱電偶在距離板面5mm處測量溫度。試驗初期應在不使試樣晃動的情況下,去除掉落在熱電偶上的已炭化的護面紙。 通過調節,在3min內把溫度控制在(800±30)℃,試驗過程中一直保持此溫度。從試件遇火開始計時至試件斷裂破壞。記錄每個試件被燒斷的時間,以五個試件中最小值作為該組試樣的遇火穩定性,精確至1min。其遇火穩定性時間不應小于20min。
GB9775-2008標準中對紙面石膏板遇火穩定性測試儀的技術參數要求包括四點:噴火頭直徑(40±1)mm,噴火孔直徑(2.5±0.1)mm,最高溫度900℃,精度1級。
除以上標準明確要求的參數外,SPB-1型紙面石膏板遇火穩定性測試儀的其他主要技術參數如下:
1. 供電電壓:220V±10% 50Hz 功率:180W
2. 自動點火功能
3. 雙熱電偶測溫
4. 溫度和時間數字顯示
5. 雙燃燒器,內徑為Φ9.5mm±0.5mm,長約100mm,有空氣調節螺母10mm
6. 火焰長度20mm-100mm 范圍可調
7. 火焰施加時間及持燃時間可在0~99分99秒范圍內調節
8. 試驗過程自動控制。
9. 式樣斷落自動記錄燃燒時間。
10. 氣源:試驗火焰的氣源采用煤氣或石油液化汽(建議盡量選用氣質較好的燃?xì)?/span>)
11. 流量調節范圍 100~1000mL/Min
12. 計時精度(分辨率):0.1s
13. 試驗溫度:800±30℃,精度1級
14. 溫度穩定時間:<3min(800±30)℃
15. 試樣:300mm(長)×50mm(寬),距離兩邊25mm分別鉆孔
16. 懸掛荷載:7、10、12、15、17、20N (換算單位懸掛荷載 0.75~2.5㎏)
17. 外形尺寸700(寬)×300(深)×600(高)
外包裝尺寸:(mm)800(寬)×420(深)×700
摘自:北京鑫生卓銳科技有限公司技術服務部。
