GB8410國標(biāo)的汽車內(nèi)飾材料阻燃試驗(yàn)箱試驗(yàn)方法
GB8410國標(biāo)的汽車內(nèi)飾材料阻燃試驗(yàn)箱試驗(yàn)方法

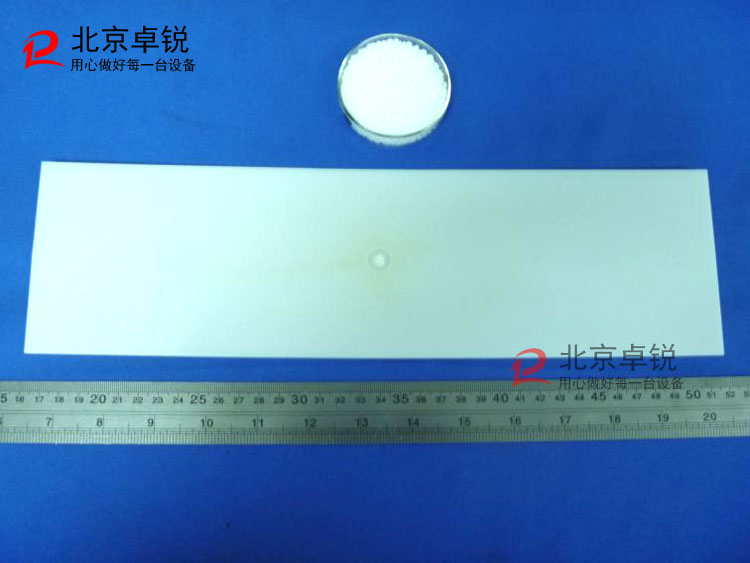

1、將預(yù)處理過的試樣取出,把表面起毛或簇絨的試樣平放在平整的臺面上,用規(guī)定的金屬梳在起毛面上沿絨毛相反方向梳兩次。
2、在燃?xì)鉄舻目諝膺M(jìn)口關(guān)閉狀態(tài)下點(diǎn)燃燃?xì)鉄?,將火焰按火焰高度?biāo)志板調(diào)整,使火焰高度為38mm。在開始第一次試驗(yàn)前,火焰應(yīng)在此狀態(tài)下至少穩(wěn)定地燃燒1 min,然后熄滅。
3、將試樣暴露面朝下裝入試樣支架。北京鑫生卓銳科技有限公司技術(shù)服務(wù)部汽車內(nèi)飾材料燃燒測試儀研發(fā)組主任孫儷指出,安裝試樣使其兩邊和一端被U形支架夾住,自由端與U形支架開口對齊。當(dāng)試樣寬度不足,U形支架不能夾住試樣,或試樣自由端柔軟和易彎曲會(huì)造成不穩(wěn)定燃燒時(shí),才將試樣放在帶耐熱金屬線的試樣支架上進(jìn)行燃燒試驗(yàn)。

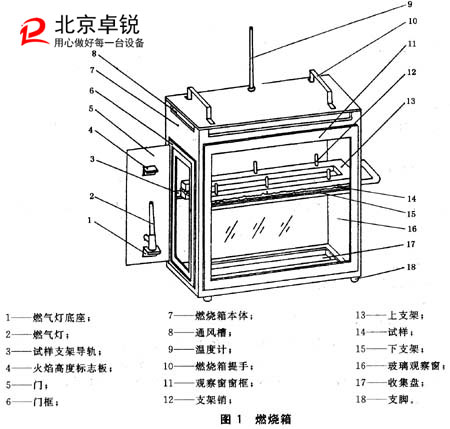

4.、將試樣支架推進(jìn)燃燒箱,試樣放在燃燒箱中央,置于水平位置。在燃?xì)鉄艨諝膺M(jìn)口關(guān)閉狀態(tài)下點(diǎn)燃燃?xì)鉄?,并使火焰高度?8mm,使試樣自由端處于火焰中引燃15 s,然后熄掉火焰(關(guān)閉燃?xì)鉄糸y門)。
5、火焰從試樣自由端起向前燃燒,在傳播火焰根部通過第一標(biāo)線的瞬間開始計(jì)時(shí)。注意觀察燃燒較快一面的火焰?zhèn)鞑デ闆r,計(jì)時(shí)以火焰?zhèn)鞑ポ^快的一面為準(zhǔn)。
6、當(dāng)火焰達(dá)到第二標(biāo)線或者火焰達(dá)到第二標(biāo)線前熄滅時(shí),同時(shí)停止計(jì)時(shí),計(jì)時(shí)也以火焰?zhèn)鞑ポ^快的一面為準(zhǔn)。北京鑫生卓銳科技有限公司技術(shù)服務(wù)部汽車內(nèi)飾材料燃燒測試儀研發(fā)組主任孫儷表示,若火焰在達(dá)到第二標(biāo)線之前熄滅,則測量從第一標(biāo)線起到火焰熄滅時(shí)的燃燒距離。燃燒距離是指試樣表面或內(nèi)部已經(jīng)燒損部分的長度。
7、如果試樣的非暴露面經(jīng)過切割,則應(yīng)以暴露面的火焰?zhèn)鞑ニ俣葹闇?zhǔn)進(jìn)行計(jì)時(shí)。
8、燃燒速度的要求不適用于切割試樣所形成的表面。
9、如果從計(jì)時(shí)開始,試樣長時(shí)間緩慢燃燒,則可以在試驗(yàn)計(jì)時(shí)20 min時(shí)中止試驗(yàn),并記錄燃燒時(shí)間及燃燒距離。
10、當(dāng)進(jìn)行一系列試驗(yàn)或重復(fù)試驗(yàn)時(shí),下一次試驗(yàn)前燃燒箱內(nèi)和試樣支架最高溫度不應(yīng)超過30℃。
11、計(jì)算燃燒速度(V)按下式計(jì)算:北京鑫生卓銳科技有限公司技術(shù)服務(wù)部汽車內(nèi)飾材料燃燒測試儀研發(fā)組主任孫儷指出以下公式:
V=60X(L/T)
式中:
V——燃燒速度,單位為毫米每分鐘(mm/min);
L——燃燒距離,單位為毫米(mm);
T——燃燒距離L所用的時(shí)間,單位為秒(s)。
燃燒速度以所測5塊或更多樣品的燃燒速度最大值為試驗(yàn)結(jié)果。
摘自:北京鑫生卓銳科技有限公司技術(shù)服務(wù)部。
相關(guān)設(shè)備:通風(fēng)櫥款汽車內(nèi)飾材料燃燒測試儀
