阻燃性能測試UL94水平垂直燃燒試驗之垂直測試的步驟及評定

UL94垂直燃燒

測試標準：

UL94-2018、GB 4943.1-2011、GB/T 2408-2008、GB/T 5169.16-2017等

測試范圍：

塑料、泡沫塑料、薄膜、紡織物、涂料、橡膠等，不適用于建筑類材料。

樣品要求：

長×寬：125±5mm × 13.0±0.5mm，最大厚度不超過 13mm，準備兩組樣品，每組10個樣品。

樣品預處理：

①在23±2℃，50±5%RH環境條件放置48h；

②70℃老化168h，然后在干燥器中放置至少4h冷卻至室溫。

測試步驟：

火焰高度20±1 mm，本生燈置于樣品下方正中心位置，本生燈管口距樣品底端10±1mm，點火時間為10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時開始記錄余焰時間t1，余焰停止時應立即點燃10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時記錄余焰時間t2和余燃時間t3。

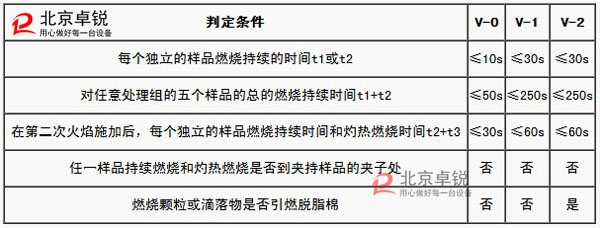

火焰等級的評定：

案例1

典型案例：

測試標準：

UL94-2015設備和器具部件用塑料材料的可燃性試驗

樣品尺寸：

125mm×13.0mm×0.51mm

樣品預處理：

①在23±2℃，50±5%RH環境條件放置48h；

②70℃老化168h，然后在干燥器中放置至少4h冷卻至室溫。

備注：

此樣品只進行了① 條件處理。

測試步驟：

火焰高度20±1 mm，本生燈置于樣品下方正中心位置，本生燈管口距樣品底端10±1mm，點火時間為10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時開始記錄余焰時間t1，余焰停止時應立即點燃10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時記錄余焰時間t2和余燃時間t3。

測試結果記錄：

結論：

此樣品常溫測試結果符合UL94-2015 V-0。
